型号: TR TOYORON HOSE

  • 符合RoHS2修正规制

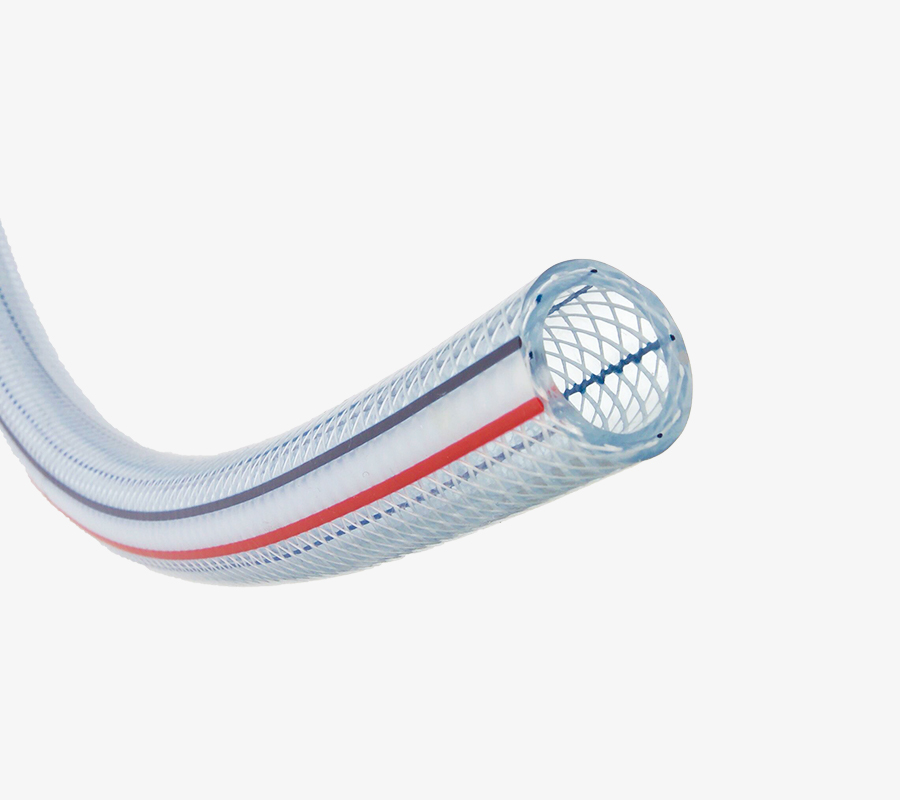

TOYORON 胶管 （多用途胶管）

TOYORON胶管是由软PVC制成的压送等多目的用耐压胶管，可广泛用于水、空气、油及药品等流体的输送，与橡胶管相比，更透明、更轻量而且更柔软。

为了进一步提高安全性和生产率，除了胶管之外，还备有各种专用接头。

点击此处查看胶管在不同温度下的耐压数据（参考值）

  • 概要
  • 规格表
用途 ： 工厂设备配管用胶管、各种机器组装用胶管
流体 ： 药品粉体空气矿物油水（饮用水除外）动植物油
功能 ：
  • 压送
  • 无需分类废弃
  • 柔软性
  • 透明性
法律规定 ： 符合RoHS2修正规制

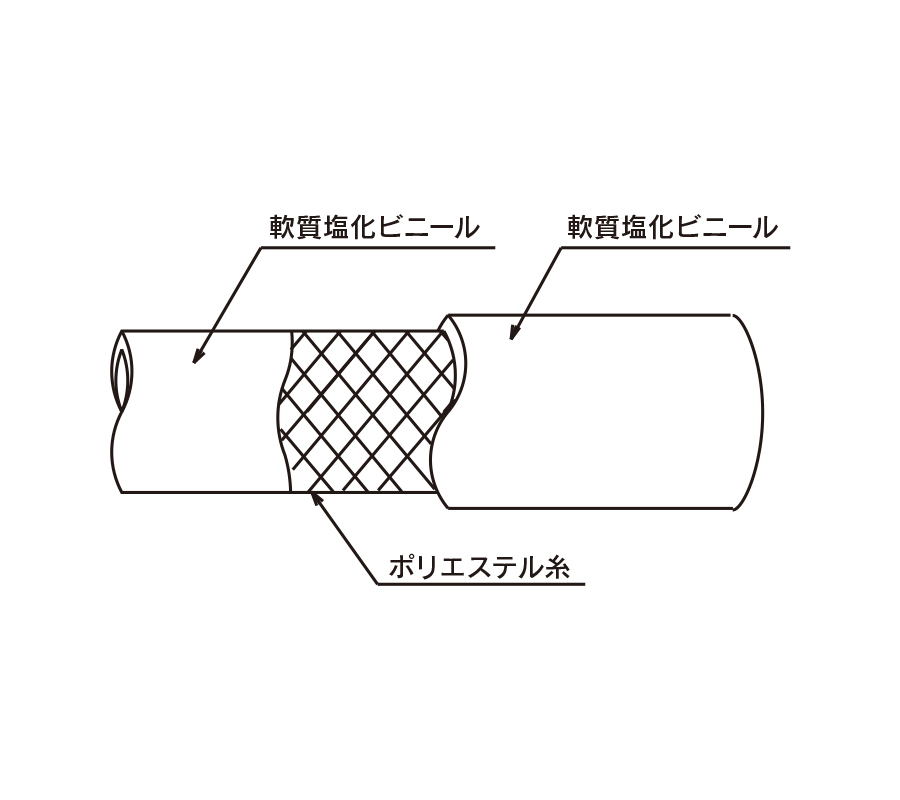

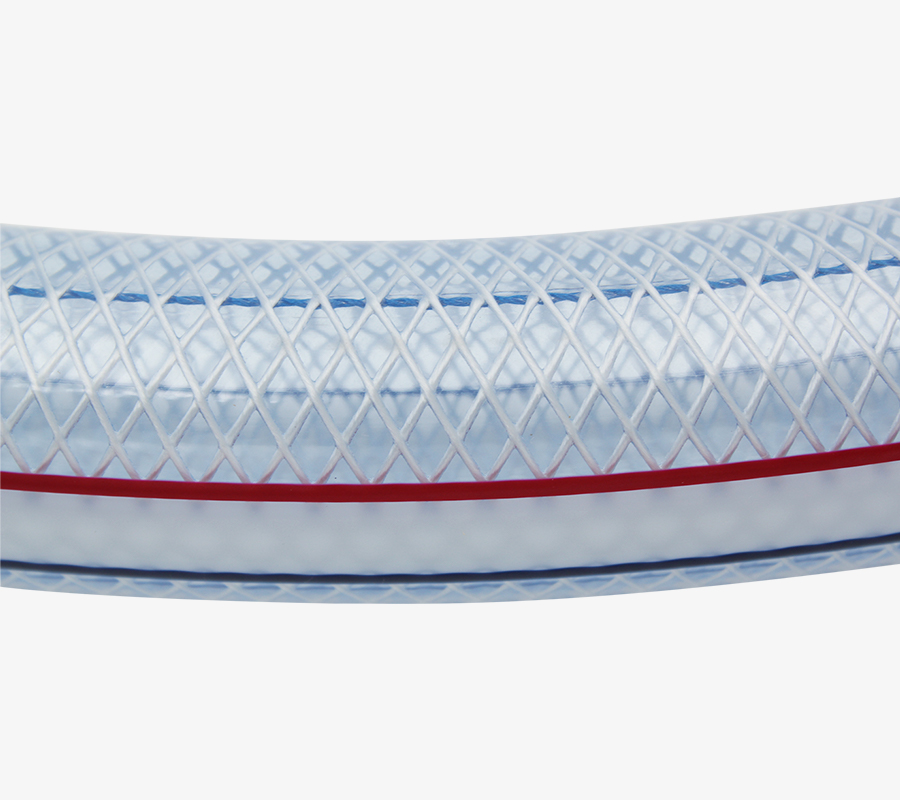

规格 ： 主材质：软质聚氯乙烯
加强材料：聚酯丝
内径：4mm~75mm
使用温度范围：-5℃ ~60℃

资料和服务

特点:

  • 使用优点1

    • 内面耐油性优异，更耐用
    • 柔软性良好，接头插接方便

  • 使用优点2

    • 提供内径为4φ～75φ的多种产品。可满足大范围不同尺寸的需要
    • 透明度高，可确认流体，放心可靠

  • 本品符合法律规定，安全放心

    • 符合RoHS2修正规制

  • 采用专用接头，生产率和安全性更高

    • 各种专用接头易于安装，可防止流体泄漏及胶管脱落，安全放心

    参考：各种温度下的耐压变化

RoHS指令是什么

防脱防漏的接头构造

规格表: 使用温度范围 -5℃ 〜 60℃

型号 内径×外径
(mm)		 使用压力
23℃
(MPa)		 使用压力
60℃
(MPa)		 标准长度重量
(kg/卷)		 标准长度
(m)		 最小弯曲半径
(mm)
TR-4 4×9 0~1.5 0~1.0 7 100 15
TR-6 6×11 0~1.5 0~1.0 9 100 20
TR-8 8×13.5 0~1.5 0~1.0 13 100 35
TR-9 9×15 0~1.5 0~1.0 15 100 45
TR-10 10×16 0~1.2 0~1.0 16 100 45
TR-12 12×18 0~1.2 0~0.8 19 100 55
TR-15 15×22 0~1.0 0~0.8 27 100 80
TR-19 19×26 0~1.0 0~0.6 16 50 95
TR-22 21.5×29 0~1.0 0~0.6 20 50 120
TR-25 25×33 0~1.0 0~0.6 25 50 140
TR-32 32×41 0~0.7 0~0.4 35 50 185
TR-38 38×48 0~0.6 0~0.4 45 50 300
TR-45 45×56 0~0.6 0~0.4 48 40 400
TR-50 50×62 0~0.6 0~0.3 54 40 440
TR-63 63×80 0~0.4 0~0.3 53 20 650
TR-75 75×92 0~0.3 0~0.3 62 20 800

包装：筒卷（TR-4～-25）/薄膜卷（TR-32～75）
颜色：蓝色透明带图案条＋带蓝色竖线

竹笋式接头请使用接头外径比胶管内径大5％～15％的规格（根据胶管内径而不同）。
※适当规格一览表见此处

专用接头 : 22 接头名称 TOYOCONNECTORTOYOCONNECTORTOYOCONNECTORTOYOCONNECTORTOYOCONNECTORTOYOCONNECTORTOYOCONNECTORTOYOCONNECTORTOYOCONNECTORTOYOCONNECTORTOYOCONNECTORTOYOCONNECTORTOYOCONNECTORKAMLOK COUPLERKAMLOK COUPLERKAMLOK COUPLERKAMLOK TWINLOK TYPE COUPLERKAMLOK TWINLOK TYPE COUPLERKAMLOK TWINLOK TYPE COUPLERKAMLOK ADAPTERKAMLOK ADAPTERKAMLOK ADAPTER
胶管规格 胶管连接 圆盖螺母圆盖螺母圆盖螺母专用管夹圆盖螺母专用管夹圆盖螺母圆盖螺母圆盖螺母圆盖螺母专用管夹圆盖螺母专用管夹胶管夹胶管夹胶管夹胶管夹胶管夹胶管夹胶管夹胶管夹胶管夹
接头规格 外螺纹外螺纹外螺纹外螺纹外螺纹外螺纹外螺纹外螺纹法兰盘法兰盘法兰盘KAMLOK耦合器KAMLOK耦合器KAMLOK耦合器KAMLOK耦合器KAMLOK耦合器KAMLOK耦合器KAMLOK耦合器KAMLOK耦合器KAMLOK接头KAMLOK接头KAMLOK接头
主材质 黄铜 黄铜 不锈钢 黄铜 不锈钢 不锈钢 黄铜＋树脂 树脂（PPSU） 不锈钢 不锈钢 不锈钢 不锈钢 不锈钢 铝合金 不锈钢 树脂（PP） 铝合金 不锈钢 树脂（PP） 铝合金 不锈钢 树脂（PP）
型号 TC2-B TC3-B TC2-S TC6-B TC3-S TC6-S TC3-PB TC3-PC TC3-F TC3-FG TC6-F TC3-CS TC6-CS 633-C-AL 633-C-SST 633-C-PP 633-CL-AL 633-CL-SST 633-CL-PP 633-E-AL 633-E-SST 633-E-PP
法律规定
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
  • 符合RoHS2修正规制
胶管
型号		 内径
(mm)		 外径
(mm)
TR-4 4 9 ----------------------
TR-6 6 11 ----------------------
TR-8 8 13.5 ----------------------
TR-9 9 15 ◯◯◯-◯-◯◯--------------
TR-10 10 16 ----------------------
TR-12 12 18 ◯◯◯-◯-◯◯--------------
TR-15 15 22 ◯◯◯-◯-◯◯◯◯------------
TR-19 19 26 ◯◯◯-◯-◯◯◯◯-◯-◯◯◯◯◯-◯◯◯
TR-22 21.5 29 ----------------------
TR-25 25 33 ◯◯◯-◯-◯◯◯◯-◯-◯◯◯◯◯◯◯◯◯
TR-32 32 41 ---◯-◯----◯--◯◯-◯◯-◯◯-
TR-38 38 48 ---◯-◯----◯-◯◯◯◯◯◯◯◯◯◯
TR-45 45 56 ----------------------
TR-50 50 62 ---◯-◯----◯-◯◯◯◯◯◯◯◯◯◯
TR-63 63 80 -------------◯◯-◯◯-◯◯-
TR-75 75 92 -------------◯◯◯◯◯-◯◯◯
