全球食品、饮料、药品等机器及设备配管用接头（TOYOSILICONE HOSE系列专用）
TOYOCONNECTOR TCFS
- 型号｜TCFS
- 材质｜不锈钢
防止液体积留
简单施工
防漏防脱
卫生
商品特点
-
防止液体积留
通过液体不容易积留的管接头形状，保证卫生，十分适合食品、饮料用途。还可以实施异物混入对策。
因采用液体不易积留的管接头形状，所以无需进行分解清洗，缩短了清洗时间。
防止液体积留
通过液体不容易积留的管接头形状，保证卫生，十分适合食品、饮料用途。还可以实施异物混入对策。
因采用液体不易积留的管接头形状，所以无需进行分解清洗，缩短了清洗时间。 -
-

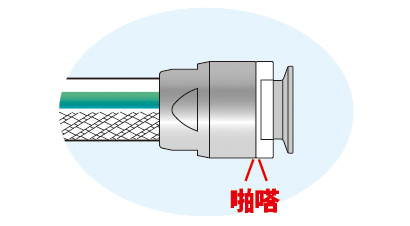

防漏防脱
通过圆盖螺母将胶管牢固固定，消除流体泄漏、胶管脱落的问题。
防漏防脱
通过圆盖螺母将胶管牢固固定，消除流体泄漏、胶管脱落的问题。
-
卫生
使用的是不锈钢SCS13（相当于SUS304），所以不易生锈，卫生。
卫生
使用的是不锈钢SCS13（相当于SUS304），所以不易生锈，卫生。
TOYOCONNECTOR TCFS
食品、饮料、药品等机器及设备配管用接头（TOYOSILICONE HOSE系列专用）
- 胶管一侧
- 圆盖螺母
- 胶管内径（mm）
- 32、38
- 机器一侧
- 卡盘
- 接头规格
- 1.5S
| 型号 | TCFS | |
|---|---|---|
| 主材质 | ||
| 功能 | ||
| 流体 | 水（工业用） 空气 油 食品、饮料 药品、化妆品 | |
| 合法性 | 符合RoHS2 | |
| 材料详情 | 圆盖螺母 | SUS304 |
| 套管 | PTFE | |
| 接头 | SUS316L | |
| PVDF螺纹 | PVDF | |
| 固定环 | SUS304 | |
接头规格表
| 型号 | 适合胶管内径（mm） | 接头规格 | 尺寸（mm） | 重量（g） | 包装单位（个） | ||||
|---|---|---|---|---|---|---|---|---|---|
| A | H | ID | L | TC | |||||
| TCFS-32-F1.5S | 32 | 1.5S | 61 | 52 | 35.7 | 85.5 | 50.5 | 660 | 1 |
| TCFS-38-F1.5S | 38 | 1.5S | 70 | 63 | 35.7 | 88.5 | 50.5 | 780 | 1 |
注意事项
*TOYOCONNECTOR是作为TOYOX胶管的专用接头而设计的。与其他公司的胶管连接时，有可能无法充分发挥或维持其性能，本公司对此将不作任何保证。
*该接头并非可日常拆卸清洗用的接头。
适合胶管 3款商品
|
胶管名称 | HYBRID TOYOSILICONE 胶管 | TOYOSILICONE 胶管 | TOYOSILICONE-S-PH 胶管 |
|---|---|---|---|---|
| 主材质 | 硅橡胶 | 硅橡胶 | 硅橡胶 | |
| 使用温度范围 | -30℃~130℃ | -30℃~150℃ | -30℃~180℃ | |
| 型号 | HTSI | TSI | TSIS-PH | |
| 接头型号 |
适合胶管内径公称（mm）
接头规格
|
 |
 |
 |
| TCFS-32-F1.5S |
32
1.5S
|
◯ | ◯ | ◯ |
| TCFS-38-F1.5S |
38
1.5S
|
◯ | ◯ | ◯ |
| TOYOCONNECTORF 套管 | ||
|---|---|---|
| 接头外观 | 接头型号 | 包装单位 |
| 个 | ||
 |
TCFS-32-PT | 1 |
| TCFS-38-PT | 1 | |
- 材質 /
- 套管：PTFE
| TOYOCONNECTORＦ PVDF螺丝 | ||
|---|---|---|
| 接头外观 | 接头型号 | 接头型号 |
| 个 | ||
 |
TCFS-32-PV | 1 |
| TCFS-38-PV | 1 | |
- 材質 /
- PVDF螺纹 ：PVDF
安装方法
-
1将胶管套上螺母后，直接插入止动环的顶端。
* 如果胶管没有完全插入，有可能引起流体泄漏、胶管脱落等危险。
-
2拧上盖形螺母，直至完全拧紧。
* 请注意不要将螺纹部位造成伤痕。
-
3配管时，使用食品螺丝钳进行固定。
* 请在安装时注意不让胶管弯曲缠绕。
安装工具
最后将螺母拧紧时请使用“活动扳手”、“可调扳手”。请不要使用“管扳手”，否则会造成螺母部分的伤痕。
