全球药品配管、工厂设备配管用接头（TOYOX胶管专用）
TOYOCONNECTOR TC3-PC
- 型号｜TC3-PC
- 材质｜树脂（PPSU）
防漏防脱
适用于酸、碱
对流体的影响小
轻量
商品特点
-
-
适用于酸、碱
管接头主体（接液面）为PPSU树脂制，相比金属接头，酸、碱的耐药性更优异。
适用于酸、碱
管接头主体（接液面）为PPSU树脂制，相比金属接头，酸、碱的耐药性更优异。
-

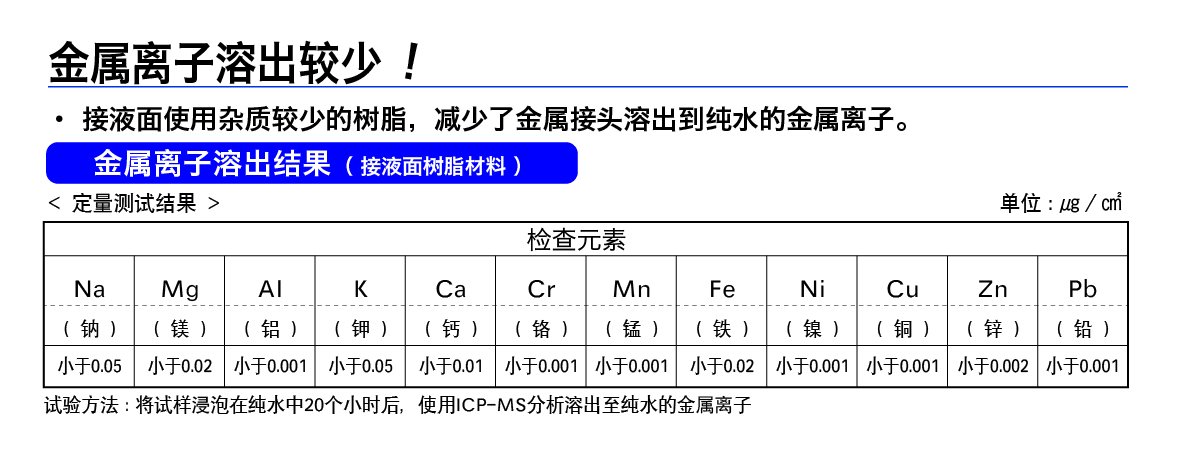

对流体的影响小
管接头主体（接液面）为PPSU树脂制，相比金属接头，金属离子的析出较少。
对流体的影响小
管接头主体（接液面）为PPSU树脂制，相比金属接头，金属离子的析出较少。
-
轻量
由于是全树脂制胶管接头，实现了轻量化和提高作业性。
轻量
由于是全树脂制胶管接头，实现了轻量化和提高作业性。
TOYOCONNECTOR TC3-PC
药品配管、工厂设备配管用接头（TOYOX胶管专用）
- 胶管一侧
- 圆盖螺母
- 胶管内径（mm）
- 9、12、15、19、25
- 机器一侧
- 外螺纹
- 连接尺寸
- R3/8、R1/2、R3/4、R1
| 型号 | TC3-PC | |
|---|---|---|
| 主材质 | ||
| 功能 | ||
| 流体 | 水（饮用水除外） 空气 油 药品、化妆品 | |
| 合法性 | 符合RoHS2 | |
| 材料详情 | 接头 | PPSU树脂 |
| 螺纹 | SPS树脂 | |
| 圆盖螺母 | 尼龙 | |
| 套管 | 聚丙烯 | |

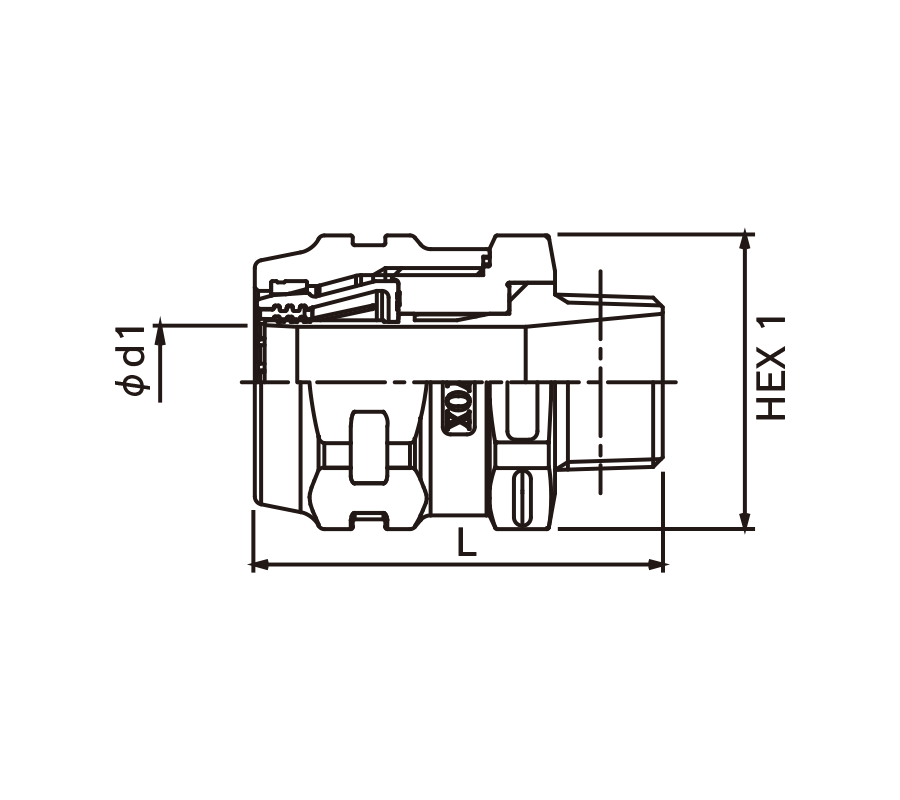

接头规格表
| 型号 | 适合胶管内径（mm） | 螺纹规格 | 尺寸（mm） | 重量（g） | 包装单位（个） | ||
|---|---|---|---|---|---|---|---|
| HEX1 | L | Φd1 | |||||
| TC3-PC9-R3/8 | 9 | R3/8 | 27 | 51 | 5.5 | 26 | 20 |
| TC3-PC12-R1/2 | 12 | R1/2 | 30 | 55 | 8 | 32 | 20 |
| TC3-PC15-R1/2 | 15 | R1/2 | 36 | 58 | 11 | 48 | 20 |
| TC3-PC19-R3/4 | 19 | R3/4 | 41 | 62.5 | 15 | 63 | 10 |
| TC3-PC25-R1 | 25 | R1 | 50 | 68.5 | 20 | 97 | 10 |
注意事项
*室内专用接头 *不可使用有机溶剂 *不可再利用
适合胶管 21款商品
|
胶管名称 | ECORON 胶管 | TOYOFUSSO 胶管 | HYPER TOYORON 胶管 | HYBRID TOYORON 胶管 | SUPER TOYORON 胶管 | TOYOFOODS 胶管 | TOYORON 胶管 | TOYOSPRING 胶管 | TOYOSIGNAL 胶管 | FLAMEBLC 胶管 | ECORON 胶管-GB | HYBRID TOYODROP 胶管 | TOYOFUSSO SOFT 胶管 | FLAMEBLC HYBRID UL 胶管 | TOYOFUSSO-S 胶管 | HYBRID TOYOFOODS 胶管 | TOYOBIO PRO 胶管 | TOYOFUSSO SOFT-S 胶管 | ECORON-S 胶管 | TOYOFOODS-S 胶管 | ECORON-S 胶管-GB |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 主材质 | 聚烯烃树脂 | 四氟树脂 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 聚烯烃树脂 | 软质聚氯乙烯 | 四氟树脂 | 软质聚氯乙烯 | 四氟树脂 | 软质聚氯乙烯 | 软质聚氯乙烯 | 四氟树脂 | 聚烯烃树脂 | 软质聚氯乙烯 | 聚烯烃树脂 | |
| 使用温度范围 | -5℃~60℃ | -20℃~80℃ | -5℃~70℃ | -5℃~60℃ | -5℃~60℃ | -5℃~70℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~70℃ | -5℃~60℃ | -20℃~80℃ | -5℃~70℃ | -5℃~60℃ | -5℃~70℃ | -5℃~60℃ | -5℃~70℃ | -5℃~60℃ | |
| 型号 | EC | FF | HPT | HTR | ST | TFB | TR | TS | TSG | FB | EC-GB | HTD | FFY | FBH | FFS | HTF | TBP | FFYS | ECS | TFS | ECS-GB | |
| 接头型号 |
适合胶管内径公称（mm）
接头规格
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
| TC3-PC9-R3/8 |
9
R3/8
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - | - | - | - | - | - |
| TC3-PC12-R1/2 |
12
R1/2
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - | - | - | - |
| TC3-PC15-R1/2 |
15
R1/2
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - |
| TC3-PC19-R3/4 |
19
R3/4
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | ◯ | ◯ | - | - | - |
| TC3-PC25-R1 |
25
R1
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
没有更换零件
安装方法
-

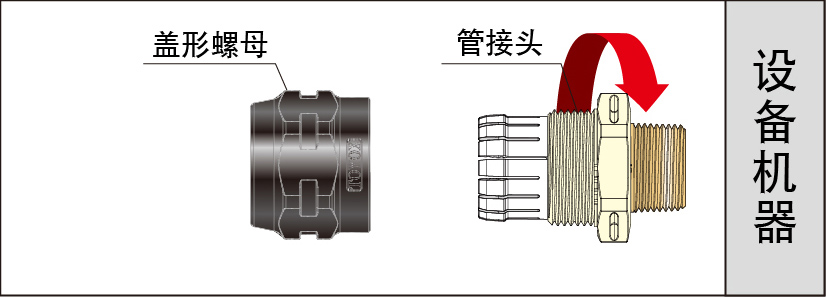

1首先将管接头安装在靠近机械那一侧。
-

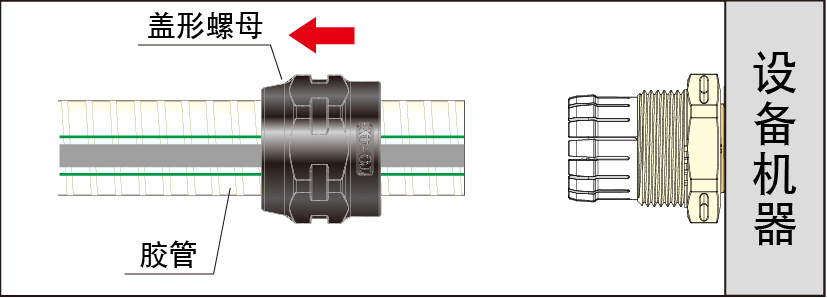

2将胶管套上盖形螺母。
-

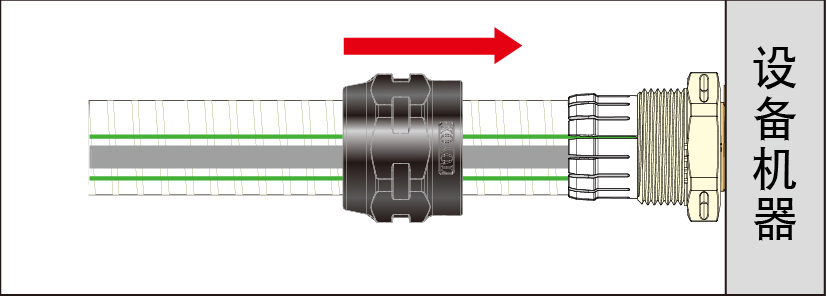

3将胶管插入管接头深处。
*胶管的插入深度，请参考使用说明书。
-

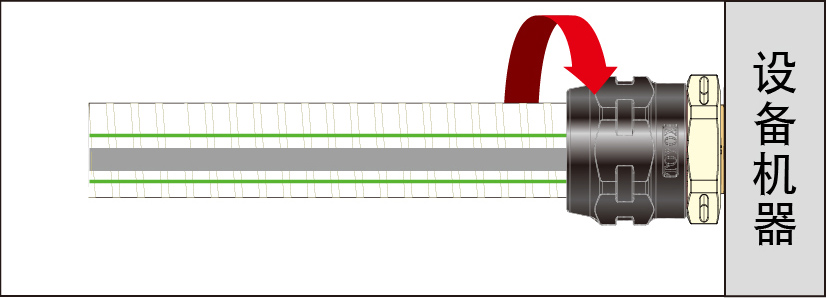

4拧紧盖形螺母，直至没有缝隙。
*拧盖形螺母时，当出现“咯噔咯噔”的手感，标志着螺母已经拧好。
安装工具
最后将螺母拧紧时请使用“活动扳手”、“可调扳手”。请不要使用“管扳手”，否则会造成螺母部分的伤痕。
