GLOBAL
全球工厂设备配管、各类机械嵌入用接头
KAMLOK耦合器胶管柄 （接头直径较细的类型） TWINLOK 型
- 型号｜633-CTL-SST
- 材质｜不锈钢
安全
作业性提高
拆装简单
耐腐蚀
其他材质
KAMLOK耦合器胶管柄 （接头直径较细的类型）
工厂设备配管、各类机械嵌入用接头
- 胶管一侧
- 喉箍紧固
- 胶管内径（mm）
- 25、32、38、50、63、75、100
- KAMLOK
- 耦合器
- 连接尺寸
- 1、1-1/4、1-1/2、2
| 型号 | 633-CTL-SST | |
|---|---|---|
| 主材质 | ||
| 功能 | ||
| 流体 | 水（饮用水除外） 空气 油 食品、饮料 药品、化妆品 溶剂、涂料 | |
| 合法性 | 符合RoHS2 | |
| 材料详情 | 接头主体 | SCS14（相当于SUS316） |
| 锁臂 | SCS14（相当于SUS316） | |
| 锁臂固定零件 | SUS304 | |
| 固定销・固定环 | SUS304 | |
| 垫圈 | Buna-N(NBR) ※垫圈可根据流体选择。 | |

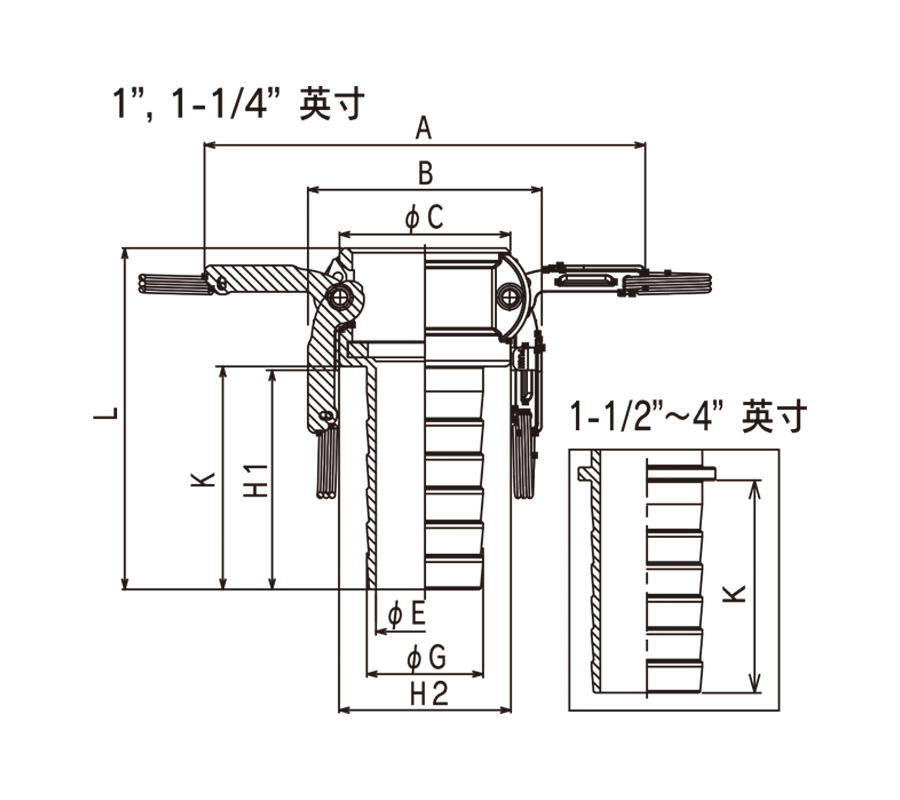

KAMLOK规格表
| 型号 | 接头规格 | 尺寸（mm） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| K | L | A | B | C | E | G | H1 | H2 | ||
| 633-CTL1SST | 1" | 80 | 121 | 139 | 76 | 47 | 20 | 25 | 66 | 46 |
| 633-CTL1-1/4SST | 1-1/4" | 85 | 132 | 176 | 85 | 58 | 26 | 32 | 80 | 58 |
| 633-CTL1-1/2SST | 1-1/2" | 87 | 152 | 184 | 93 | 65 | 31 | 38 | 101 | 66 |
| 633-CTL2SST | 2" | 98 | 167 | 193 | 103 | 75 | 43 | 51 | 114 | 75 |
| 633-CTL2-1/2SST | 2-1/2" | 105 | 180 | 205 | 125 | 90 | 55 | 64 | 123 | 93 |
| 633-CTL3SST | 3" | 120 | 199 | 248 | 141 | 108 | 67 | 77 | 137 | 112 |
| 633-CTL4SST | 4" | 128 | 210 | 277 | 169 | 140 | 92 | 102 | 148 | 140 |
※垫圈标配Buna-N（NBR）。 ※为了防漏防脱，装配时请切实紧固。
相关链接
注意事项
※连接时请使用相同尺寸、相同材质的耦合器和接头。如果连接不同材质的耦合器和接头，可能会发生腐蚀（电腐蚀）。
※因为接头较细，为防止泄漏和脱落，装配时请切实紧固。
