型号: TC6-S TOYOCONNECTOR-TC6-S

  • 符合RoHS2修正规制

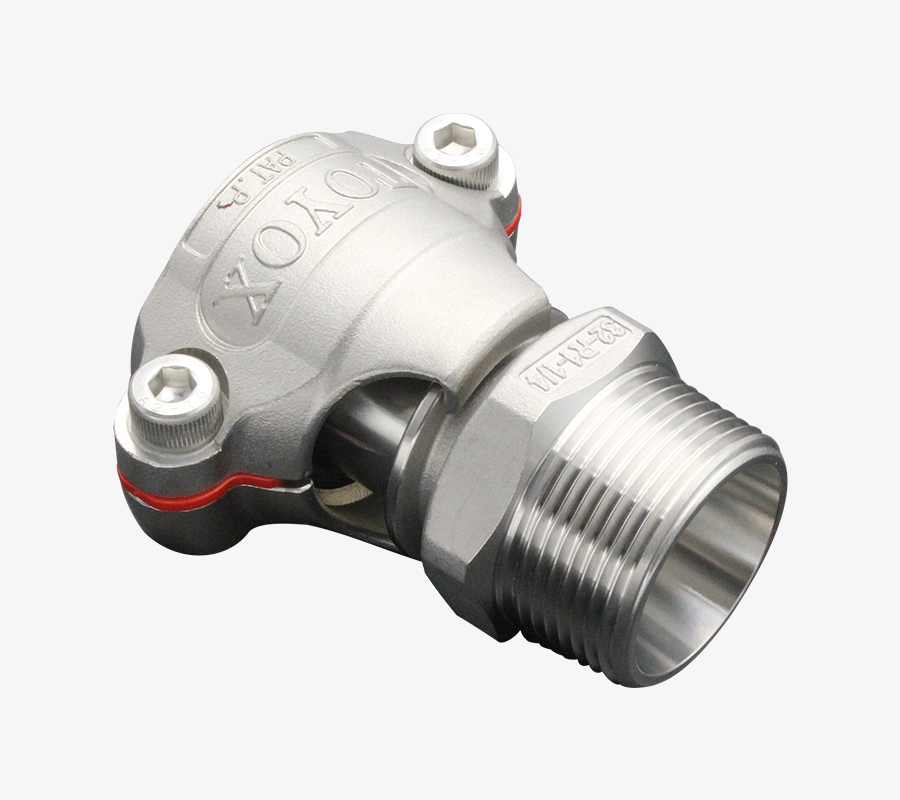

TOYOCONNECTOR TC6-S接头

工厂设备配管用接头(TOYOX胶管专用)

TOYOCONNECTOR是胶管制造商设计的TOYOX胶管专用接头。
(材质:不锈钢/管夹型/接头规格:外螺纹)

该胶管接头能提高生产效率、保证安全、实现节能,防止胶管与接头之间产生流量不足、流体泄漏、胶管脱落等故障,提高在接头上安装胶管的操作性等。

建议您根据使用用途和使用条件选择合适的各种胶管,以实现更高的生产效率、安全性、节能性。

◆ 其他的胶管接头一览
◆ 黄铜材质胶管接头在这里

注意事项

*因螺纹部位有高低差,故不适合用于食品等配管。
可能会对食品的卫生方面有影响。
*TOYOCONNECTOR是作为TOYOX胶管的专用接头而设计的。
与其他公司的胶管连接时,有可能无法充分发挥或维持其性能,本公司对此将不作任何保证。

  • 概要
  • 接头规格表
  • 适用胶管一览
连接面 连接方法 胶管内径尺寸(mm) / 接头规格
胶管一侧 专用管夹 32, 38, 50
机器一侧 外螺纹 R1-1/4, R1-1/2, R2
型号 TC6-S
流体 空气 药品 涂料、溶剂 水(饮用除外)
主材质 不锈钢
材料详情 接头:SCS13 (相当于SUS304)
管夹 :SCS14(相当于SUS316)
橡胶盖:NBR
衬垫、垫圈(仅限50规格):聚甲醛
螺栓:SUSXM7(相当于SUS304)
螺栓螺纹部的润滑剂:NSF“H1”中注册的润滑脂
功能 简单插入标准化作业节能防止泄漏和脱落再利用
符合法律 符合RoHS2修正规制

特点:

  • 不易泄漏、不易脱落

    胶管插入简单,且只需将管夹拧紧,便可以防止胶管脱落和流体泄漏。

  • 节省作业时间

    胶管的插入以及拆卸都十分简单,大大提高了工作效率。

  • 作业标准化

    将管夹拧到头即完成操作。胶管插入简单,而且可以避免因人工操作而产生人为差异,使操作更加明确。

  • 降低压力损失

    不仅能减少流体泄漏,而且与普通的竹节式接头相比,有效横截面积能(口径更大)。降低压力损失。

  • 耐久性

    胶管口和管接头为一体型,流体不会接触接头内部的垫圈,因此流体即使对垫圈材质没有耐受性,只需对接头主体材质有耐受性即可使用。

  • 减少废弃物

    由于接头主体可进行再利用,既可减少废弃物,又可节省经费。

  • 抗振能力强

    不仅可以预防因振动而引起的泄漏、脱落等配管故障,而且还适用于地震等灾害的预防保全以及灾后重建作业。

  • 无需特殊工具即可简单施工

    只需活动扳手、可调扳手、六角扳手便可以将管夹拧紧。

注意:因螺纹部位有高低差,故不适合用于食品等配管。
可能会对食品的卫生方面有影响。

型号 螺栓规格 尺寸(mm) 重量 包装单位
L Φd1 F HEX1 HEX2 g
接头规格表・尺寸图・TC6-S TC6-S32-R1-1/4 R1-1/4 86.0 27.0 81.0 46 6 550 4
TC6-S38-R1-1/2 R1-1/2 93.0 32.0 88.0 55 6 745 4
TC6-S50-R2 R2 110.0 43.0 106.0 70 8 1,240 2
接头:SCS13 (相当于SUS304)
管夹 :SCS14(相当于SUS316)
橡胶盖:NBR
衬垫、垫圈(仅限50规格):聚甲醛
螺栓:SUSXM7(相当于SUS304)
螺栓螺纹部的润滑剂:NSF“H1”中注册的润滑脂
适用胶管 : 15胶管
名称
TOYOFUSSO 胶管TOYOFUSSO-S 胶管TOYOFUSSO SOFT-S 胶管 FFYSECORON 胶管-GBECORON 胶管ECORON-S 胶管-GBECORON-S 胶管TOYOFOODS 胶管TOYOFOODS-S 胶管TOYORING-F 胶管HYPER TOYORON 胶管TOYORON 胶管SUPER TOYORON 胶管TOYOSPRING 胶管TOYORING 胶管
接头材质 : 不锈钢
主材质四氟树脂四氟树脂四氟树脂聚烯烃类树脂聚烯烃类树脂聚烯烃类树脂聚烯烃类树脂软质聚氯乙烯软质聚氯乙烯软质聚氯乙烯软质聚氯乙烯软质聚氯乙烯软质聚氯乙烯软质聚氯乙烯软质聚氯乙烯
功能
低析出
压送
异味少
无需分类废弃
耐动植物油
耐寒
耐热
耐矿物油
耐药品
透明性
非粘附
低析出
压送
吸引
异味少
耐动植物油
耐寒
耐热
耐矿物油
耐药品
透明性
防弯曲、压扁
非粘附
低析出
压送
吸引
异味少
柔软性
耐动植物油
耐热
耐矿物油
耐药品
透明性
非粘附
低析出
压送
异味少
无需分类废弃
柔软性
耐动植物油
耐矿物油
耐药品
低析出
压送
异味少
无需分类废弃
柔软性
耐动植物油
耐矿物油
耐药品
低析出
压送
吸引
异味少
柔软性
耐动植物油
耐矿物油
耐药品
防弯曲、压扁
低析出
压送
吸引
异味少
柔软性
耐动植物油
耐矿物油
耐药品
防弯曲、压扁
压送
无需分类废弃
柔软性
耐动植物油
耐热
耐矿物油
透明性
压送
吸引
柔软性
耐动植物油
耐热
耐矿物油
透明性
防弯曲、压扁
压送
吸引
无需分类废弃
柔软性
耐动植物油
耐热
耐矿物油
透明性
防弯曲、压扁
压送
无需分类废弃
柔软性
耐动植物油
耐热
耐矿物油
透明性
压送
无需分类废弃
柔软性
透明性
压送
无需分类废弃
柔软性
透明性
压送
吸引
柔软性
透明性
防弯曲、压扁
压送
吸引
无需分类废弃
柔软性
透明性
防弯曲、压扁
型号FFFFSFFYSECECECSECSTFBTFSTGFHPTTRSTTSTG
法律规定FDA符合RoHS2修正规制FDA符合RoHS2修正规制FDA符合RoHS2修正规制符合RoHS2修正规制符合RoHS2修正规制符合RoHS2修正规制符合RoHS2修正规制FDA符合RoHS2修正规制FDA符合RoHS2修正规制FDA符合RoHS2修正规制符合RoHS2修正规制符合RoHS2修正规制符合RoHS2修正规制符合RoHS2修正规制符合RoHS2修正规制
型号适用胶管
内径名称(mm)
接头规格
TC6-S32-R1-1/432R1-1/4-
TC6-S38-R1-1/238R1-1/2
TC6-S50-R250R2-

※TC6-S的更换零件与TC6-B兼用。

更换用橡皮帽
更换用橡皮帽
型号 适合TOYOCONNECTOR的 包装单位
TC6-32-G TC6-S32-R1-1/4 4
TC6-38-G TC6-S38-R1-1/2 4
TC6-50-G TC6-S50-R2 2

橡胶密封垫圈:NBR

更换用管夹组件
更换用管夹组件
型号 适合TOYOCONNECTOR的型号 包装单位
TC6-32-CBSS TC6-S32-R1-1/4 1
TC6-38-CBSS TC6-S38-R1-1/2 1
TC6-50-CBSS TC6-S50-R2 1

管夹:SCS14(相当于SUS316)
衬垫、垫圈(仅限50规格):聚甲醛
螺栓:SUSXM7(相当于SUS304)
螺栓螺纹部的润滑剂:NSF“H1”中注册的润滑脂(极压润滑脂)

安装方法

1 拧松螺栓,从管接头上卸掉管夹,
将管接头安装在靠近机械那一侧。
安装方法・图1
2 将橡皮帽穿过胶管。

※橡皮帽的插入量见使用说明书。

安装方法・图2
3 将穿过橡皮帽的胶管一直插到管接头的胶管口根部。 安装方法・图3
4 将管夹对准管接头的槽部临时装配。

*调整橡皮帽△记号,使其位于缝隙的中央。

安装方法・图4
5 轮流均匀地拧紧2根螺栓,直到没有缝隙为止。 安装方法・图5

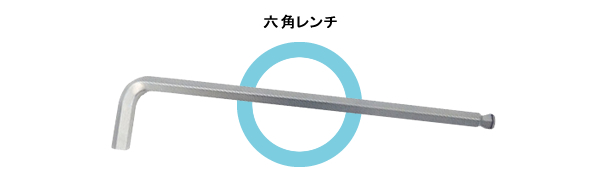

安装工具

紧固螺栓时,应使用长度在180mm以上(TC6-S50为200mm以上)的“六角板手”。
