全球工厂设备配管用接头（TOYOX胶管专用）

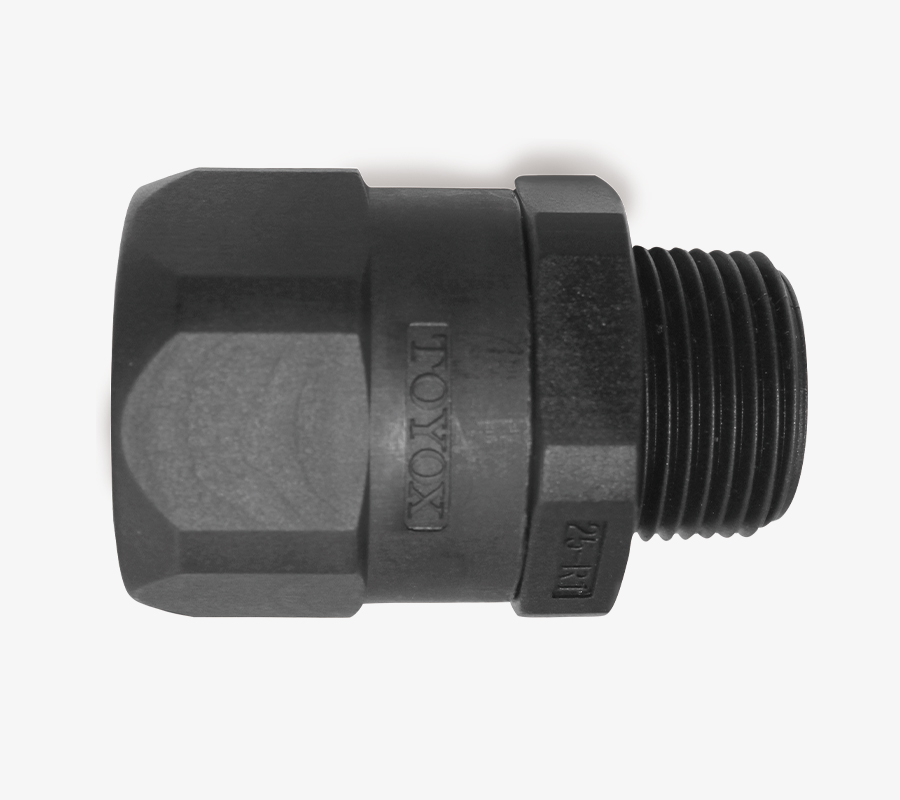

TOYOCONNECTOR LIGHT TC2-P
- 型号｜TC2-P
- 材质｜树脂（PP）
防漏防脱
缩短配管作业时间
简单施工
轻量
商品特点
-
防漏防脱
胶管插入简单，只需将圆盖螺母紧固到没有缝隙，即可防止胶管脱落和流体泄漏。
防漏防脱
胶管插入简单，只需将圆盖螺母紧固到没有缝隙，即可防止胶管脱落和流体泄漏。
-
缩短配管作业时间
结合JIS标准的呆扳手尺寸，设计螺母六角部尺寸。不需要专用工具，作业效率提高。不需要麻烦的喉箍对位、力矩管理、紧固作业。可进行均匀的安装作业。
缩短配管作业时间
结合JIS标准的呆扳手尺寸，设计螺母六角部尺寸。不需要专用工具，作业效率提高。不需要麻烦的喉箍对位、力矩管理、紧固作业。可进行均匀的安装作业。
-
简单施工
由于胶管与接头的插入部为相同尺寸，可以轻松地在短时间内插入接头，而不必像以前那样费力。
简单施工
由于胶管与接头的插入部为相同尺寸，可以轻松地在短时间内插入接头，而不必像以前那样费力。
-
轻量
由于是全树脂制胶管接头，实现了轻量化和提高作业性。
轻量
由于是全树脂制胶管接头，实现了轻量化和提高作业性。
TOYOCONNECTOR LIGHT TC2-P
工厂设备配管用接头（TOYOX胶管专用）
- 胶管一侧
- 圆盖螺母
- 胶管内径（mm）
- 15、19、25
- 机器一侧
- 外螺纹
- 连接尺寸
- R1/2、R3/4、R1
| 型号 | TC2-P | |
|---|---|---|
| 主材质 | ||
| 功能 | ||
| 流体 | 水（饮用水除外） 空气 油 药品、化妆品 | |
| 合法性 | 符合RoHS2 | |
| 材料详情 | 接头 | PP |
| 圆盖螺母 | PP | |
| 套管 | POM | |

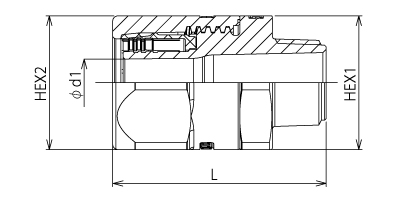

接头规格表
| 型号 | 适合胶管内径（mm） | 螺纹规格 | 尺寸（mm） | 重量（g） | 包装单位（个） | |||
|---|---|---|---|---|---|---|---|---|
| L | Φd1 | HEX1 | HEX2 | |||||
| TC2-P15-R1/2 | 15 | R1/2 | 60.0 | 10.0 | 36 | 36 | 54 | 60 |
| TC2-P19-R3/4 | 19 | R3/4 | 65.5 | 14.5 | 41 | 41 | 70 | 60 |
| TC2-P25-R1 | 25 | R1 | 72.0 | 20.0 | 46 | 46 | 85 | 50 |
注意事项
*室内专用接头
*不可再利用
*因螺纹部位有高低差，故不适合用于食品等配管。 可能会对食品的卫生方面有影响。
*TOYOCONNECTOR是作为TOYOX胶管的专用接头而设计的。与其他公司的胶管连接时，有可能无法充分发挥或维持其性能，本公司对此将不作任何保证。
*使用温度范围为0～60℃。请参阅使用说明书了解操作压力范围。
适合胶管 14款商品
|
胶管名称 | ECORON 胶管 | ECORON 胶管-GB | FLAMEBLC 胶管 | HYPER TOYORON 胶管 | HYBRID TOYORON 胶管 | SUPER TOYORON 胶管 | TOYOBIO PRO 胶管 | TOYORON 胶管 | TOYOSPRING 胶管 | TOYOSIGNAL 胶管 | FLAMEBLC HYBRID UL 胶管 | HYBRID TOYODROP 胶管 | ECORON-S 胶管 | ECORON-S 胶管-GB |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 主材质 | 聚烯烃树脂 | 聚烯烃树脂 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 软质聚氯乙烯 | 聚烯烃树脂 | 聚烯烃树脂 | |
| 使用温度范围 | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~70℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | |
| 型号 | EC | EC-GB | FB | HPT | HTR | ST | TBP | TR | TS | TSG | FBH | HTD | ECS | ECS-GB | |
| 接头型号 |
适合胶管内径公称（mm）
接头规格
|
 |
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
| TC2-P15-R1/2 |
15
R1/2
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - |
| TC2-P19-R3/4 |
19
R3/4
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | - | - |
| TC2-P25-R1 |
25
R1
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | ◯ |
没有更换零件
安装方法
-
1某些类型的液体密封剂含有溶剂，可能会侵蚀树脂，导致破损，因此请勿使用。 ※请将密封胶带缠绕在螺纹前端第2个螺纹处，缠绕七圈左右，以防止泄漏和螺纹部位破损。
-
2首先将管接头安装在靠近机械那一侧。
-
3将胶管套上盖形螺母。
-
4
将胶管插入管接头深处。
※请确认套管的栓和管接头的销孔位置是否重合。
-
5拧上盖形螺母，直至完全拧紧。
安装工具

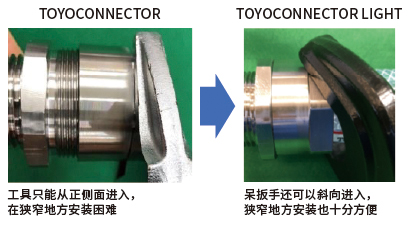

最后将螺母拧紧时请使用“活动扳手”、“可调扳手”。请不要使用“管扳手”，否则会造成螺母部分的伤痕。
