全球工厂设备配管用接头（TOYOSILICONE HOSE系列专用）

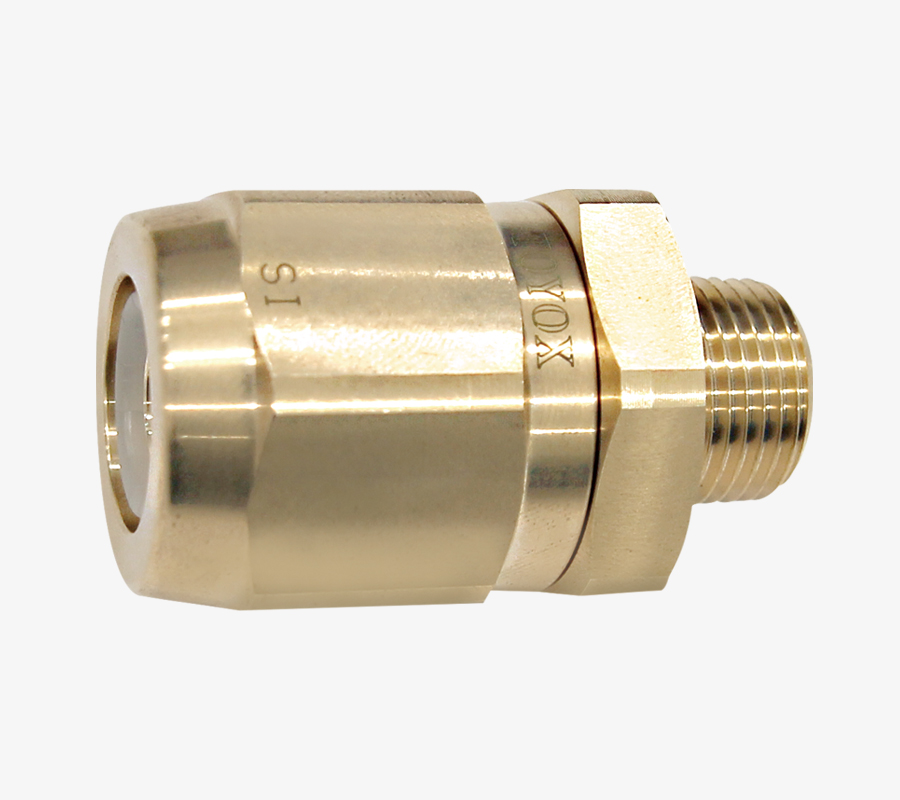

TOYOCONNECTOR TC3-BS
- 型号｜TC3-BS
- 材质｜黄铜
防漏防脱
缩短配管作业时间
简单施工
耐腐蚀
商品特点
-
防漏防脱
采用独特结构，确保胶管插入接头的深处，防止胶管脱落和流体泄漏。
防漏防脱
采用独特结构，确保胶管插入接头的深处，防止胶管脱落和流体泄漏。
-
缩短配管作业时间
无需紧固作业，只需紧固螺母到间隙消失，安装简单。
缩短配管作业时间
无需紧固作业，只需紧固螺母到间隙消失，安装简单。
-
简单施工
胶管嘴与胶管直径相同，所以插入性好，谁都可以简单地安装。
简单施工
胶管嘴与胶管直径相同，所以插入性好，谁都可以简单地安装。
-
耐腐蚀
使用耐脱锌黄铜。即使在高温水中，也能减少腐蚀老化。
耐腐蚀
使用耐脱锌黄铜。即使在高温水中，也能减少腐蚀老化。
TOYOCONNECTOR TC3-BS
工厂设备配管用接头（TOYOSILICONE HOSE系列专用）
- 胶管一侧
- 圆盖螺母
- 胶管内径（mm）
- 9
- 机器一侧
- 外螺纹
- 连接尺寸
- R3/8
| 型号 | TC3-BS | |
|---|---|---|
| 主材质 | ||
| 功能 | ||
| 流体 | 水（饮用水除外） 空气 | |
| 合法性 | 符合RoHS2 | |
| 材料详情 | 圆盖螺母 | 黄铜 |
| 接头 | 黄铜 | |
| 套管 | PVDF | |

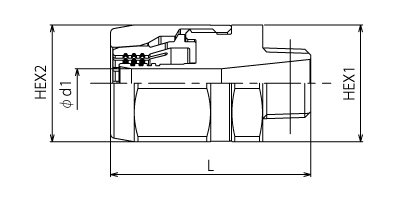

接头规格表
| 型号 | 适合胶管内径（mm） | 螺纹规格 | 尺寸（mm） | 重量（g） | 包装单位（个） | |||
|---|---|---|---|---|---|---|---|---|
| L | Φd1 | HEX1 | HEX2 | |||||
| TC3-BS9-R3/8 | 9 | R3/8 | 48.0 | 7.0 | 28.0 | 28.0 | 150 | 20 |
相关链接
注意事项
※因螺纹部位有高低差，故不适合用于食品等配管。可能会对食品的卫生方面有影响。
※TOYOCONNECTOR设计用作TOYOX胶管专用接头。如果连接到其他公司的胶管上，有时不能充分发挥、保持性能，对此本公司不作任何保证。
※TOYOCONNECTOR TC3-BS的最高使用温度为120℃。
※使用压力符合所安装胶管的规格。
适合胶管 3款商品
|

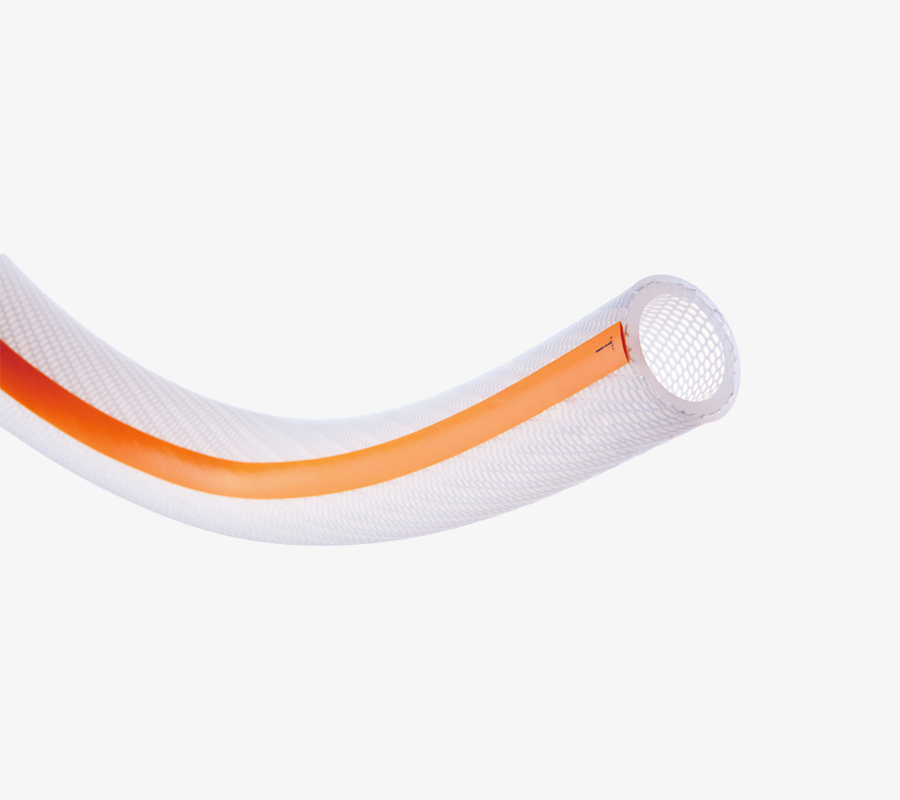

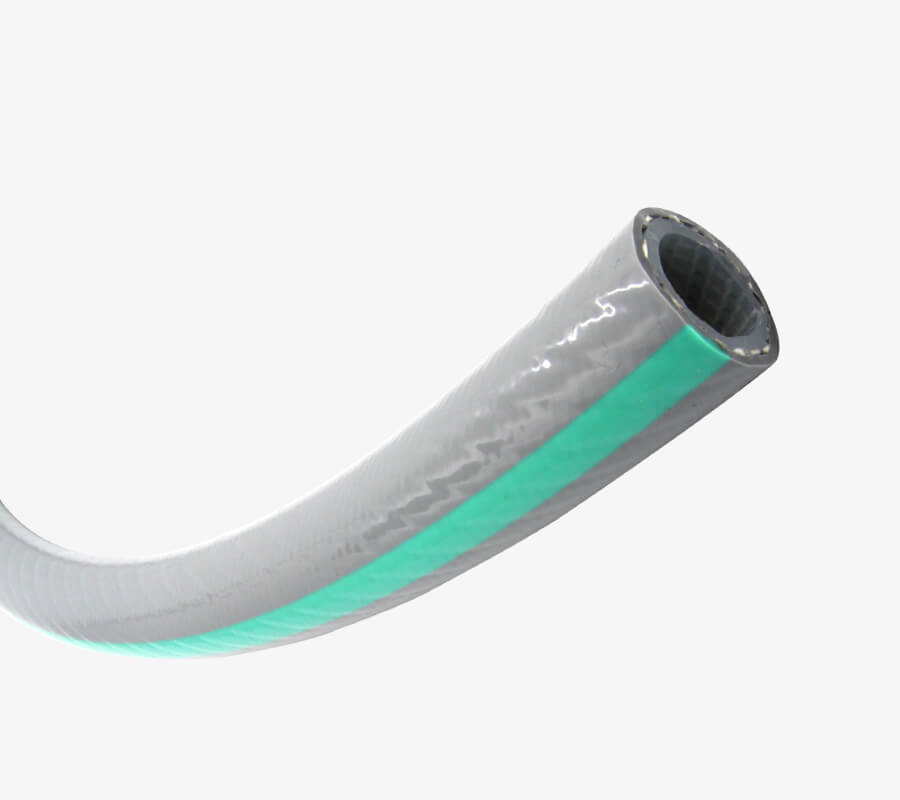

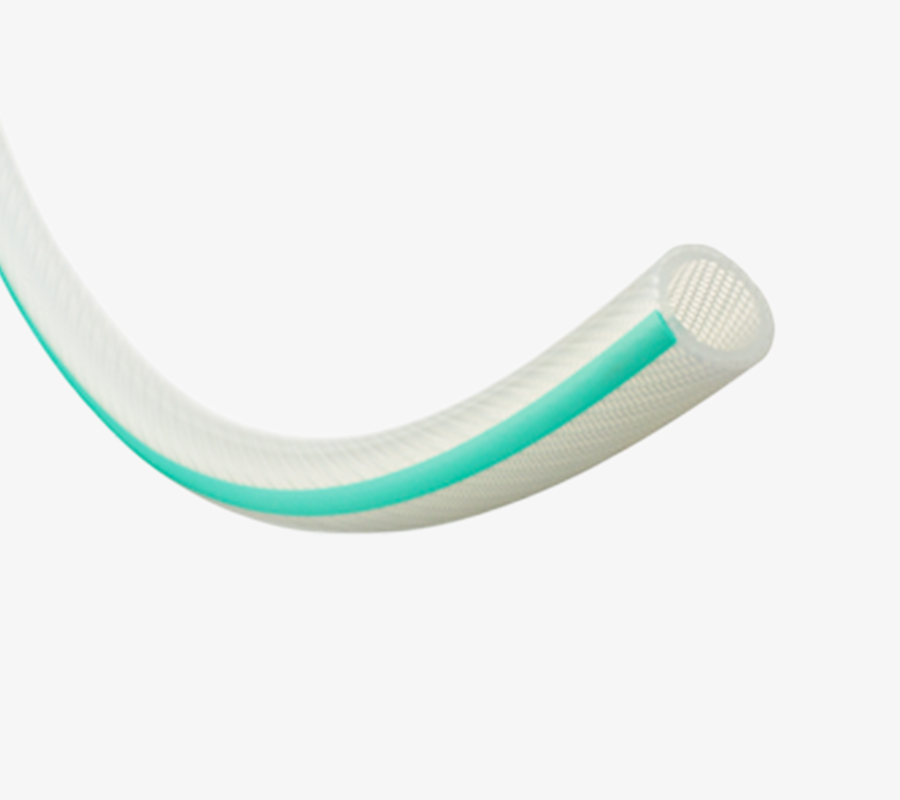

胶管名称 | TOYOSILICONE 胶管 | TOYOSILICONE STEAM 胶管 | TOYOSILICONE THERMO 胶管 |
|---|---|---|---|---|
| 主材质 | 硅橡胶 | 硅橡胶 | 硅橡胶 | |
| 使用温度范围 | -30℃~150℃ | -30℃~140℃ | -30℃~120℃ | |
| 型号 | TSI | TSISTM | TSITH | |
| 接头型号 |
适合胶管内径公称（mm）
接头规格
|
 |
 |
 |
| TC3-BS9-R3/8 |
9
R3/8
|
◯ | ◯ | ◯ |
