全球工厂设备配管、各类机械嵌入用接头

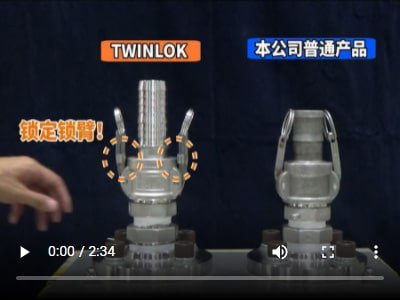

KAMLOK耦合器内螺纹 TWINLOK 型
- 型号｜633-DBL-AL
- 材质｜铝合金

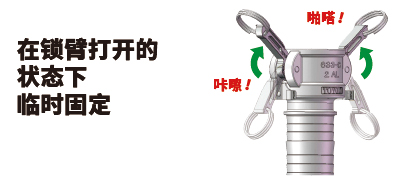

安全
作业性提高
拆装简单
KAMLOK耦合器内螺纹
工厂设备配管、各类机械嵌入用接头
- KAMLOK
- 耦合器
- 连接尺寸
- 1/2、3/4、1、1-1/4、1-1/2、2、2-1/2、3、4
- 机器一侧
- 内螺纹
- 连接尺寸
- Rc1/2、Rc3/4、Rc1、Rc1-1/4、Rc1-1/2、Rc2、Rc2-1/2、Rc3、Rc4
| 型号 | 633-DBL-AL | |
|---|---|---|
| 主材质 | ||
| 功能 | ||
| 流体 | 水（饮用水除外） 空气 油 | |
| 合法性 | 符合RoHS2 | |
| 材料详情 | 接头主体 | 铝合金（ADC12） |
| 锁臂 | SCS14（相当于SUS316） | |
| 锁臂固定零件 | SUS304 | |
| 固定销・固定环 | SUS304 | |
| 垫圈 | Buna-N(NBR) ※垫圈可根据流体选择。 | |
KAMLOK规格表
| 型号 | 螺纹规格 | 尺寸（mm） | ||||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | F | L | M | S | ||
| 633-DBL1/2AL | 1/2" | 112 | 66 | 41 | 32 | 51 | 15 | Rc1/2 |
| 633-DBL3/4AL | 3/4" | 112 | 66 | 41 | 35 | 51 | 15 | Rc3/4 |
| 633-DBL1AL | 1" | 139 | 76 | 47 | 41 | 62 | 18 | Rc1 |
| 633-DBL1-1/4AL | 1-1/4" | 176 | 85 | 58 | 50 | 69 | 19 | Rc1-1/4 |
| 633-DBL1-1/2AL | 1-1/2" | 184 | 93 | 65 | 59 | 72 | 22 | Rc1-1/2 |
| 633-DBL2AL | 2" | 193 | 103 | 75 | 69 | 78 | 23 | Rc2 |
| 633-DBL2-1/2AL | 2-1/2" | 205 | 125 | 90 | 84 | 89 | 29 | Rc2-1/2 |
| 633-DBL3AL | 3" | 248 | 141 | 108 | 99 | 91 | 30 | Rc3 |
| 633-DBL4AL | 4" | 277 | 169 | 140 | 129 | 98 | 36 | Rc4 |
※1/2”耦合器还可连接3/4”接头。 ※3/4”耦合器还可连接1/2”接头。 ※垫圈标配Buna-N（NBR）。 ※螺纹为JIS管用圆锥螺纹。
相关链接
注意事项
※连接时请使用相同尺寸、相同材质的耦合器和接头。如果连接不同材质的耦合器和接头，可能会发生腐蚀（电腐蚀）。
