GLOBAL
全球工厂设备配管、各类机械嵌入用接头
KAMLOK耦合器内螺纹 TWINLOK 型
- 型号｜633-DBL-PP
- 材质｜树脂（PP）
安全
轻量、作业性提高

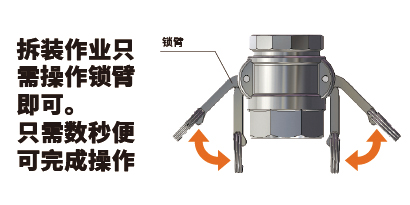

拆装简单
耐药性能优异
KAMLOK耦合器内螺纹
工厂设备配管、各类机械嵌入用接头
- KAMLOK
- 耦合器
- 连接尺寸
- 1、1-1/2、2
- 机器一侧
- 内螺纹
- 连接尺寸
- Rc1、Rc1-1/2、Rc2
| 型号 | 633-DBL-PP | |
|---|---|---|
| 主材质 | ||
| 功能 | ||
| 流体 | 水（饮用水除外） 空气 油 食品、饮料 药品、化妆品 溶剂、涂料 | |
| 合法性 | 符合RoHS2 | |
| 材料详情 | 接头主体 | PP |
| 锁臂 | SCS14（相当于SUS316） | |
| 固定销・固定环 | SUS304 | |
| 锁臂固定零件 | SUS304 | |
| 垫圈 | Buna-N(NBR) ※垫圈可根据流体选择。 | |
KAMLOK规格表
| 型号 | 螺纹规格 | 尺寸（mm） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | F | H1 | H2 | L | M | S | ||
| 633-DBL1PP | 1" | 139 | 76 | 64 | 51 | 9 | 46 | 66 | 20 | Rc1 |
| 633-DBL1-1/2PP | 1-1/2" | 181 | 93 | 82 | 68 | 4 | 66 | 71 | 22 | Rc1-1/2 |
| 633-DBL2PP | 2" | 190 | 103 | 94 | 81 | 9 | 76 | 79 | 20 | Rc2 |
※垫圈标配Buna-N（NBR）。※螺纹为JIS管用圆锥螺纹。
相关链接
注意事项
※连接时请使用相同尺寸、相同材质的耦合器和接头。如果连接不同材质的耦合器和接头，可能会发生腐蚀（电腐蚀）。
