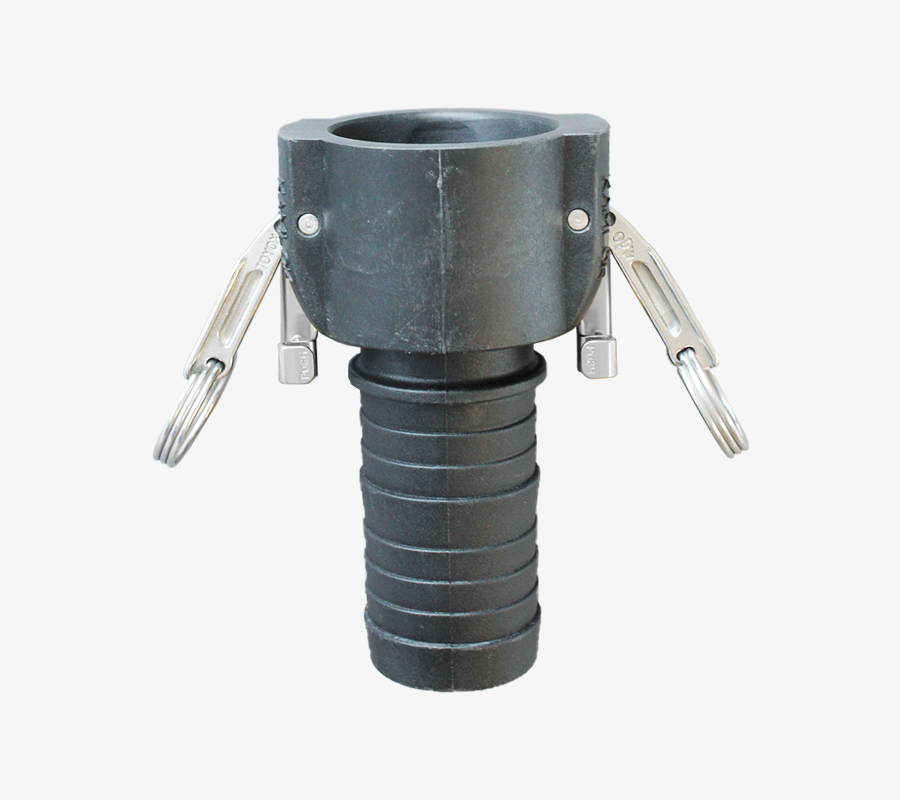

KAMLOK TWINLOK TYPE COUPLER 胶管接头聚丙烯制

工厂设备配管用、各种机器组装的接头

该KAMLOK是连接胶管使用的接头。可轻松锁定锁臂，防止锁臂意外松动或脱落，安全放心。

KAMLOK由耦合器（母头）和接头（公头）构成，只需紧固或者松开锁臂（把手）即可轻松拆装。KAMLOK接头备有连接胶管的类型和连接机器、设备、配管材料的类型。而且，材质有铝合金、不锈钢、聚丙烯（PP），适合各种用途、流体和使用条件。

◆　点击这里查看KAMLOK产品的列表。
◆　点击这里查看垫圈产品的列表。

注意事项

※连接时请使用相同尺寸、相同材质的耦合器和接头。如果连接不同材质的耦合器和接头，可能会发生腐蚀（电腐蚀）。

垫圈/标配：Buna-N(NBR)　可根据流体来选择垫圈

概要
接头规格表
适用胶管一览

连接面	连接方法	胶管内径尺寸（mm）
胶管一侧	胶管夹	25,38,50

型号	：	633-CL-PP
流体	：	空气药品饮料、饮用水食品涂料、溶剂油水（饮用除外）
主材质	：	树脂（PP）
材料详情	：	接头主体：PP 锁臂：SCS14（相当于SUS316）固定销・固定环：SUS304 锁臂固定零件：SUS304 垫圈：Buna-N(NBR) ※垫圈可根据流体选择。
功能	：	锁臂安全锁定
符合法律	：	符合RoHS2修正规制

资料和服务

TWINLOK型/KAMLOK使用注意事项

633-CL-PP图纸 PDF

商品目录下载

接头耐药品数据

CAD设计图下载

特点:

安全

锁臂具有防脱落锁定功能
提高操作性

锁臂具有锁定功能，且接口插入轻松简单。
装卸简单

采用锁臂式结构，能轻而易举地装卸接头，提高了操作性。
耐药品

耐药品，寿命长。
轻量，提高操作性

由树脂制成，十分轻便，接头的装卸及移动操作简单。

问题解决事例

有效消除振动引起的噪声和锁臂接头脱落的问题

锁臂接头	633-CL　PP　尺寸（mm）
KAMLOK TWINLOK TYPE COUPLER胶管接头聚丙烯制		A	B	C	E	G	K	L	H1	H2
	1”	139	76	64	20	27	58	115	58	46
	1-1/2”	181	93	82	29	40	74	141	73	66
	2”	190	103	94	40	52	87	162	91	75

※标配Buna-N（NBR)垫片。

接头主体：PP
锁臂：SCS14（相当于SUS316）
固定销・固定环：SUS304
锁臂固定零件：SUS304
垫圈：Buna-N(NBR)
※垫圈可根据流体选择。

适用胶管 : 28		胶管名称	TOYOFUSSO SOFT 胶管	ECORON 胶管	ECORON 胶管-GB	FUSSOTHERMO-S100°C 胶管	TOYOFUSSO SOFT-S 胶管　FFYS	ECORON-S 胶管	ECORON-S 胶管-GB	HYBRID TOYOSILICONE 胶管	TOYOFUSSO-S 胶管	HYBRID TOYOFOODS 胶管	HYPER TOYORON 胶管	TOYOFUSSO 胶管	HYBRID TOYODROP 胶管	TOYOFOODS 胶管	TOYOFOODS-S 胶管	HYBRID TOYORON 胶管	TOYORING-F 胶管	SUPER TOYORON 胶管	TOYOSILICONE 胶管	TOYOSILICONE-S 胶管	TOYOSILICONE-S2 胶管	TOYOSILICONE-P 胶管	TOYOSILICONE STEAM 胶管	TOYOSILICONE THERMO 胶管	TOYORON 胶管	TOYOBIO PRO 胶管	TOYOSPRING 胶管	TOYORING 胶管
接头材质 : 树脂（PP）		主材质	四氟树脂	聚烯烃类树脂	聚烯烃类树脂	四氟树脂	四氟树脂	聚烯烃类树脂	聚烯烃类树脂	硅橡胶	四氟树脂	软质聚氯乙烯	软质聚氯乙烯	四氟树脂	软质聚氯乙烯	软质聚氯乙烯	软质聚氯乙烯	软质聚氯乙烯	软质聚氯乙烯	软质聚氯乙烯	硅橡胶	硅橡胶	硅橡胶	硅橡胶	硅橡胶	硅橡胶	软质聚氯乙烯	软质聚氯乙烯	软质聚氯乙烯	软质聚氯乙烯
		功能	低析出压送异味少无需分类废弃柔软性耐动植物油耐热耐矿物油耐药品透明性非粘附	低析出压送异味少无需分类废弃柔软性耐动植物油耐矿物油耐药品	低析出压送异味少无需分类废弃柔软性耐动植物油耐矿物油耐药品	低析出压送吸引异味少耐动植物油耐热耐矿物油耐药品透明性防弯曲、压扁非粘附	低析出压送吸引异味少柔软性耐动植物油耐热耐矿物油耐药品透明性非粘附	低析出压送吸引异味少柔软性耐动植物油耐矿物油耐药品防弯曲、压扁	低析出压送吸引异味少柔软性耐动植物油耐矿物油耐药品防弯曲、压扁	低析出压送吸引异味少无需分类废弃柔软性耐动植物油耐寒耐热耐药品防弯曲、压扁	低析出压送吸引异味少耐动植物油耐寒耐热耐矿物油耐药品透明性防弯曲、压扁非粘附	压送无需分类废弃柔软性耐动植物油耐热耐矿物油透明性防弯曲、压扁	压送无需分类废弃柔软性耐动植物油耐热耐矿物油透明性	低析出压送异味少无需分类废弃耐动植物油耐寒耐热耐矿物油耐药品透明性非粘附	压送无需分类废弃柔软性防弯曲、压扁防结露	压送无需分类废弃柔软性耐动植物油耐热耐矿物油透明性	压送吸引柔软性耐动植物油耐热耐矿物油透明性防弯曲、压扁	压送无需分类废弃柔软性透明性防弯曲、压扁	压送吸引无需分类废弃柔软性耐动植物油耐热耐矿物油透明性防弯曲、压扁	压送无需分类废弃柔软性透明性	低析出压送异味少无需分类废弃柔软性耐动植物油耐寒耐热耐药品	低析出压送吸引异味少柔软性耐动植物油耐寒耐热耐药品防弯曲、压扁	低析出压送吸引异味少柔软性耐动植物油耐寒耐热耐药品防弯曲、压扁	低析出压送吸引异味少无需分类废弃柔软性耐动植物油耐寒耐热耐药品防弯曲、压扁	低析出压送异味少无需分类废弃柔软性耐寒耐热	低析出压送异味少无需分类废弃柔软性耐动植物油耐寒耐热耐药品	压送无需分类废弃柔软性透明性	压送无需分类废弃柔软性透明性	压送吸引柔软性透明性防弯曲、压扁	压送吸引无需分类废弃柔软性透明性防弯曲、压扁
		型号	FFY	EC	EC	FSTH100C	FFYS	ECS	ECS	HTSI	FFS	HTF	HPT	FF	HTD	TFB	TFS	HTR	TGF	ST	TSI	TSIS	TSIS2	TSIP	TSISTM	TSITH	TR	TBP	TS	TG
		法律规定	FDA符合RoHS2修正规制	符合RoHS2修正规制	符合RoHS2修正规制	FDA符合RoHS2修正规制	FDA符合RoHS2修正规制	符合RoHS2修正规制	符合RoHS2修正规制	FDA符合RoHS2修正规制	FDA符合RoHS2修正规制	符合RoHS2修正规制	符合RoHS2修正规制	FDA符合RoHS2修正规制	符合RoHS2修正规制	FDA符合RoHS2修正规制	FDA符合RoHS2修正规制	符合RoHS2修正规制	FDA符合RoHS2修正规制	符合RoHS2修正规制	FDA符合RoHS2修正规制	FDA符合RoHS2修正规制	FDA符合RoHS2修正规制	FDA符合RoHS2修正规制	符合RoHS2修正规制	符合RoHS2修正规制	符合RoHS2修正规制	符合RoHS2修正规制	符合RoHS2修正规制	符合RoHS2修正规制
型号	适用胶管内径名称(mm)	接头规格
633-CL-1PP	25	1"	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯
633-CL-1-1/2PP	38	1-1/2"	-	◯	◯	-	◯	◯	◯	◯	◯	-	◯	◯	-	◯	◯	-	◯	◯	◯	◯	◯	-	-	-	◯	◯	◯	◯
633-CL-2PP	50	2"	-	◯	◯	-	◯	◯	◯	-	-	-	◯	◯	-	◯	◯	-	◯	◯	◯	◯	◯	-	-	-	◯	◯	◯	◯
