型号: 633-CTL-AL

  • 符合RoHS2修正规制

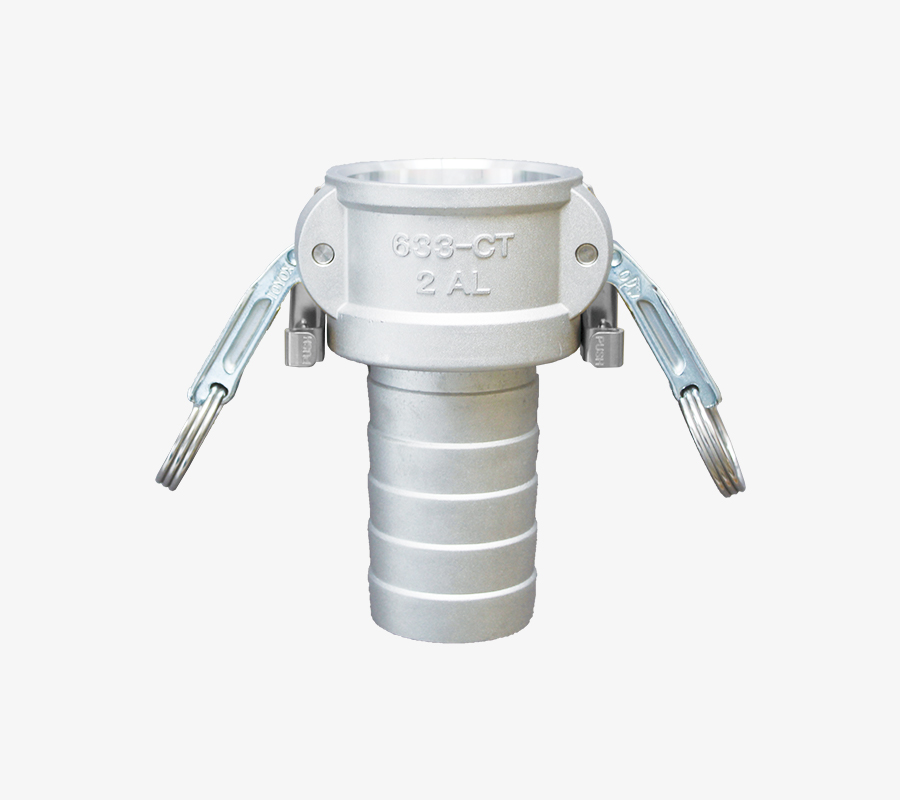

KAMLOK TWINLOK TYPE COUPLER 胶管接头(接头直径较细的类型) 铝合金制

工厂设备配管用、各种机器组装的接头

该KAMLOK是连接胶管使用的接头。可轻松锁定锁臂,防止锁臂意外松动或脱落,安全放心。
容易插入胶管且接头直径较细的类型。

KAMLOK由耦合器(母头)和接头(公头)构成,只需紧固或者松开锁臂(把手)即可轻松拆装。KAMLOK接头备有连接胶管的类型和连接机器、设备、配管材料的类型。而且,材质有铝合金、不锈钢、聚丙烯(PP),适合各种用途、流体和使用条件。

◆ 点击这里查看KAMLOK产品的列表。
◆ 点击这里查看垫圈产品的列表。

注意事项

※连接时请使用相同尺寸、相同材质的耦合器和接头。如果连接不同材质的耦合器和接头,可能会发生腐蚀(电腐蚀)。

※因为接头较细,为防止泄漏和脱落,装配时请切实紧固。

※通过扣压紧固胶管连接时,根据扣压条件不同,可能会发生胶管柄部变形或龟裂等问题,因此请在确认没有发生泄漏或破裂等异常后再使用。

垫圈/标配:Buna-N(NBR) 可根据流体来选择垫圈

  • 概要
  • 接头规格表
连接面 连接方法 胶管内径尺寸(mm)
胶管一侧 胶管夹 50,75,100
型号 633-CTL-AL
流体 空气 水(饮用除外)
主材质 铝合金
材料详情 接头主体:铝合金(ADC12)
锁臂:SCS14(相当于SUS316)
锁臂固定零件:SUS304
固定销・固定环:SUS304
垫圈:Buna-N(NBR)
※垫圈可根据流体选择。
功能 锁臂安全锁定
符合法律 符合RoHS2修正规制

特点:

  • 安全

    锁臂具有防脱落锁定功能

  • 提高操作性

    锁臂具有锁定功能,且接口插入轻松简单。

  • 装卸简单

    采用锁臂式结构,能轻而易举地装卸接头,提高了操作性。

相关视频:

  • 振动安全性比较

锁臂接头 633-CTL AL 尺寸(mm)
KAMLOK TWINLOK TYPE COUPLER胶管接头
(接头直径较细的类型)
铝合金制
尺寸/位置 A B C E G K L
接头的特点・尺寸图・KAMLOK TWINLOK TYPE COUPLER胶管接头 铝合金制 2” 193 103 75 43 51 83 135
3” 248 141 108 68 77 104 163
4” 277 169 140 90 102 113 173
  • ※标配Buna-N(NBR)垫片。
  • ※为防止泄漏和脱落,装配时请切实紧固。
接头主体:铝合金(ADC12)
锁臂:SCS14(相当于SUS316)
锁臂固定零件:SUS304
固定销・固定环:SUS304
垫圈:Buna-N(NBR)
※垫圈可根据流体选择。
