型号: TC3-PB TOYOCONNECTOR-TC3-PB

  • 符合RoHS2修正规制

TOYOCONNECTOR TC3-PB接头 ( 室内专用接头 )

工厂设备配管用接头(TOYOX胶管专用)

TOYOCONNECTOR是胶管制造商设计的TOYOX胶管专用接头。
(材质:黄铜+树脂制/圆盖螺母型/接头规格:外螺纹)

该胶管接头能提高生产效率、保证安全、实现节能,防止胶管与接头之间产生流量不足、流体泄漏、胶管脱落等故障,提高在接头上安装胶管的操作性等。

建议您根据使用用途和使用条件选择合适的各种胶管,以实现更高的生产效率、安全性、节能性。

◆ 黄铜材质胶管接头在这里
◆ 不锈钢材质的管接头这里
◆ 树脂材质的管接头在这里
◆ 其他的胶管接头一览

注意事项

*室内专用接头
*因螺纹部位有高低差,故不适合用于食品等配管。 可能会对食品的卫生方面有影响。
*TOYOCONNECTOR是作为TOYOX胶管的专用接头而设计的。与其他公司的胶管连接时,有可能无法充分发挥或维持其性能,本公司对此将不作任何保证。

  • 概要
  • 接头规格表
  • 适用胶管一览
连接面 连接方法 胶管内径尺寸(mm) / 接头规格
胶管一侧 圆盖螺母 9,12,15,19,25

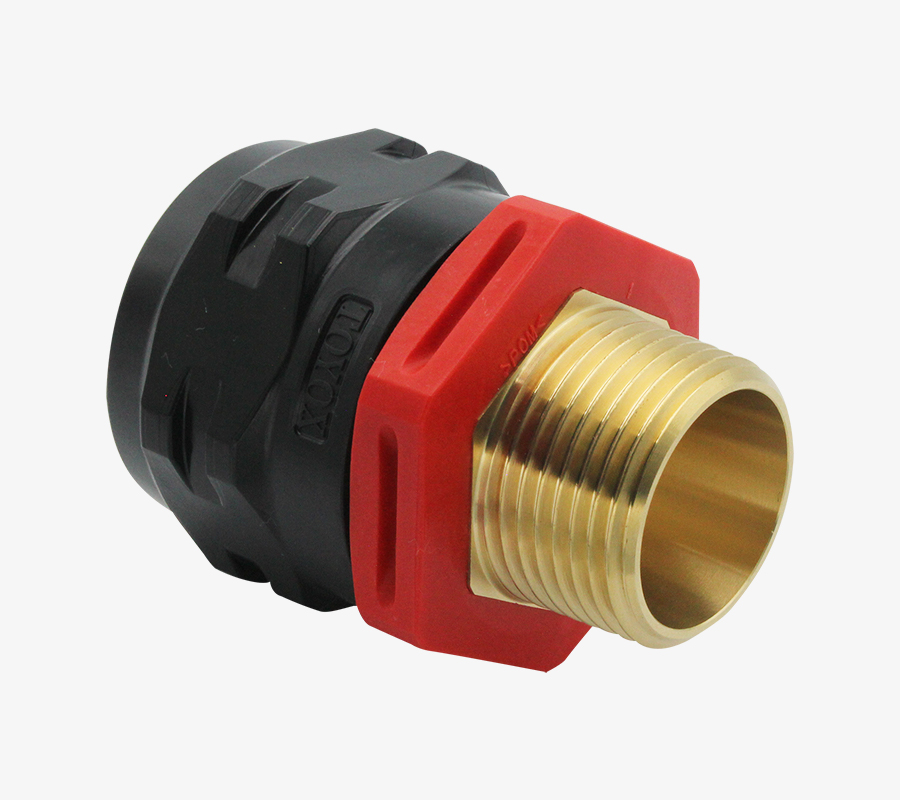

机器一侧 外螺纹 R3/8,R1/2,R3/4,R1
型号 TC3-PB
流体 空气 水(饮用除外)
主材质 黄铜+树脂
材料详情 接头・圆盖螺母内环:黄铜
圆盖螺母:尼龙
螺纹・套管:聚甲醛
功能 简单插入标准化作业节能防止泄漏和脱落再利用
符合法律 符合RoHS2修正规制

特点:

  • 不易泄漏、不易脱落

    不但能使胶管简单插入、而且只需将螺母拧紧,便可以防止胶管脱落和流体泄漏。

  • 节省作业时间

    胶管的插入以及拆卸都十分简单,大大提高了工作效率。
    和传统的TOYOCONNECTOR系列产品相比,零部件数量较少,因此缩短了作业时间。

  • 作业标准化

    最后拧上盖形螺母,标志着整个作业的完成。
    不仅胶管的插入非常简单,而且可以避免因人工操作而产生的作业差异,使操作更加明确化。不仅如此,当出现“咯噔咯噔”的手感,标志着螺母已经拧好,既安全又安心。

  • 降低压力损失

    不仅能减少流体泄漏,而且与普通的竹节式接头相比,有效横截面积能(口径更大)。降低压力损失。

  • 耐久性

    胶管口和管接头为一体型,流体不会接触接头内部的垫圈,因此流体即使对垫圈材质没有耐受性,只需对接头主体材质有耐受性即可使用。

  • 减少废弃物

    由于接头主体可进行再利用,既可减少废弃物,又可节省经费。

  • 抗振能力强

    不仅可以预防因振动而引起的泄漏、脱落等配管故障,而且还适用于地震等灾害的预防保全以及灾后重建作业。

相关视频:

  • 节能比较

注意:因螺纹部位有高低差,故不适合用于食品等配管。
可能会对食品的卫生方面有影响。

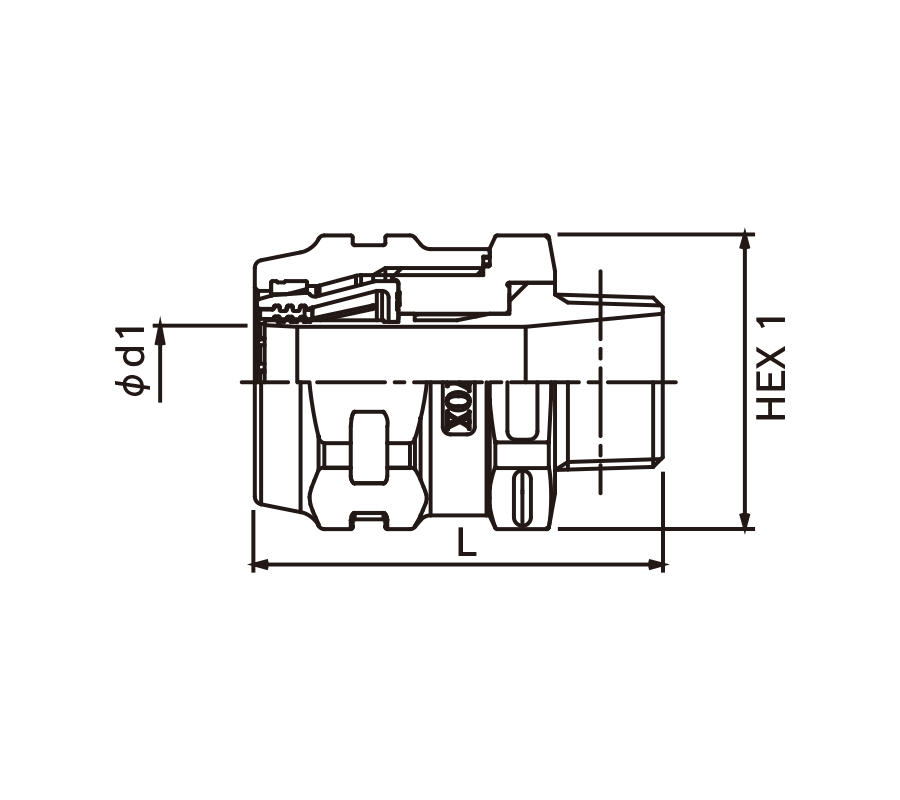

型号 螺栓规格 尺寸(mm) 重量 包装单位
L Φd1 HEX1 g
接头规格表・尺寸图・TC3-PB TC3-PB9-R3/8 R3/8 51.0 7.0 27 54 10
TC3-PB12-R1/2 R1/2 55.0 10.0 30 81 10
TC3-PB15-R1/2 R1/2 58.0 13.0 36 91 10
TC3-PB19-R3/4 R3/4 62.5 17.0 41 125 10
TC3-PB25-R1 R1 68.5 22.5 50 200 10

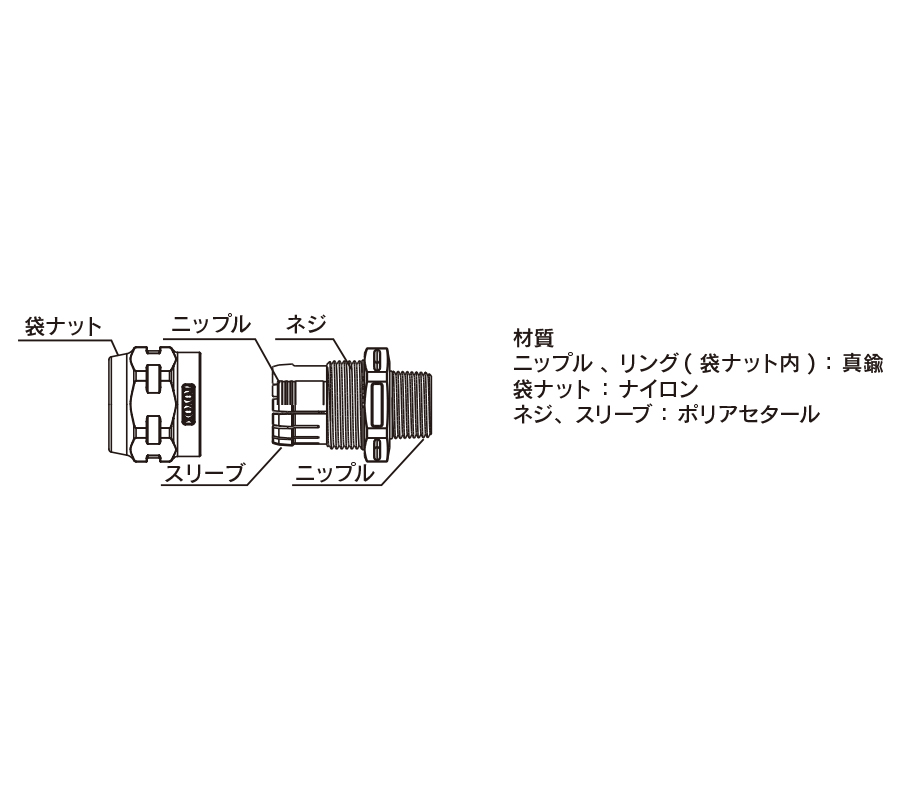

接头・圆盖螺母内环:黄铜
圆盖螺母:尼龙
螺纹・套管:聚甲醛
适用胶管 : 13胶管
名称
TOYOFOODS 胶管TOYOFOODS-S 胶管HYBRID TOYOFOODS 胶管TOYORING-F 胶管HYPER TOYORON 胶管TOYORON 胶管TOYOBIO PRO 胶管HYBRID TOYORON 胶管SUPER TOYORON 胶管TOYOSPRING 胶管TOYORING 胶管TOYOSIGNAL 胶管HYBRID TOYODROP 胶管
接头材质 : 黄铜+树脂
主材质软质聚氯乙烯软质聚氯乙烯软质聚氯乙烯软质聚氯乙烯软质聚氯乙烯软质聚氯乙烯软质聚氯乙烯软质聚氯乙烯软质聚氯乙烯软质聚氯乙烯软质聚氯乙烯软质聚氯乙烯软质聚氯乙烯
功能
压送
无需分类废弃
柔软性
耐动植物油
耐热
耐矿物油
透明性
压送
吸引
柔软性
耐动植物油
耐热
耐矿物油
透明性
防弯曲、压扁
压送
无需分类废弃
柔软性
耐动植物油
耐热
耐矿物油
透明性
防弯曲、压扁
压送
吸引
无需分类废弃
柔软性
耐动植物油
耐热
耐矿物油
透明性
防弯曲、压扁
压送
无需分类废弃
柔软性
耐动植物油
耐热
耐矿物油
透明性
压送
无需分类废弃
柔软性
透明性
压送
无需分类废弃
柔软性
透明性
压送
无需分类废弃
柔软性
透明性
防弯曲、压扁
压送
无需分类废弃
柔软性
透明性
压送
吸引
柔软性
透明性
防弯曲、压扁
压送
吸引
无需分类废弃
柔软性
透明性
防弯曲、压扁
压送
无需分类废弃
柔软性
高耐压
压送
无需分类废弃
柔软性
防弯曲、压扁
防结露
型号TFBTFSHTFTGFHPTTRTBPHTRSTTSTGTSGHTD
法律规定FDA符合RoHS2修正规制FDA符合RoHS2修正规制符合RoHS2修正规制FDA符合RoHS2修正规制符合RoHS2修正规制符合RoHS2修正规制符合RoHS2修正规制符合RoHS2修正规制符合RoHS2修正规制符合RoHS2修正规制符合RoHS2修正规制符合RoHS2修正规制符合RoHS2修正规制
型号适用胶管
内径名称(mm)
接头规格
TC3-PB9-R3/89R3/8---
TC3-PB12-R1/212R1/2---
TC3-PB15-R1/215R1/2-
TC3-PB19-R3/419R3/4-
TC3-PB25-R125R1
交换用套管组件
交换用套管组件
套管组件的型号 适合TOYOCONNECTOR的型号 包装单位
TC3-PB9-S TC3-PB9-R3/8 10
TC3-PB12-S TC3-PB12-R1/2 10
TC3-PB15-S TC3-PB15-R1/2 10
TC3-PB19-S TC3-PB19-R3/4 10
TC3-PB25-S TC3-PB25-R1 10

套管:聚甲醛树脂

安装方法

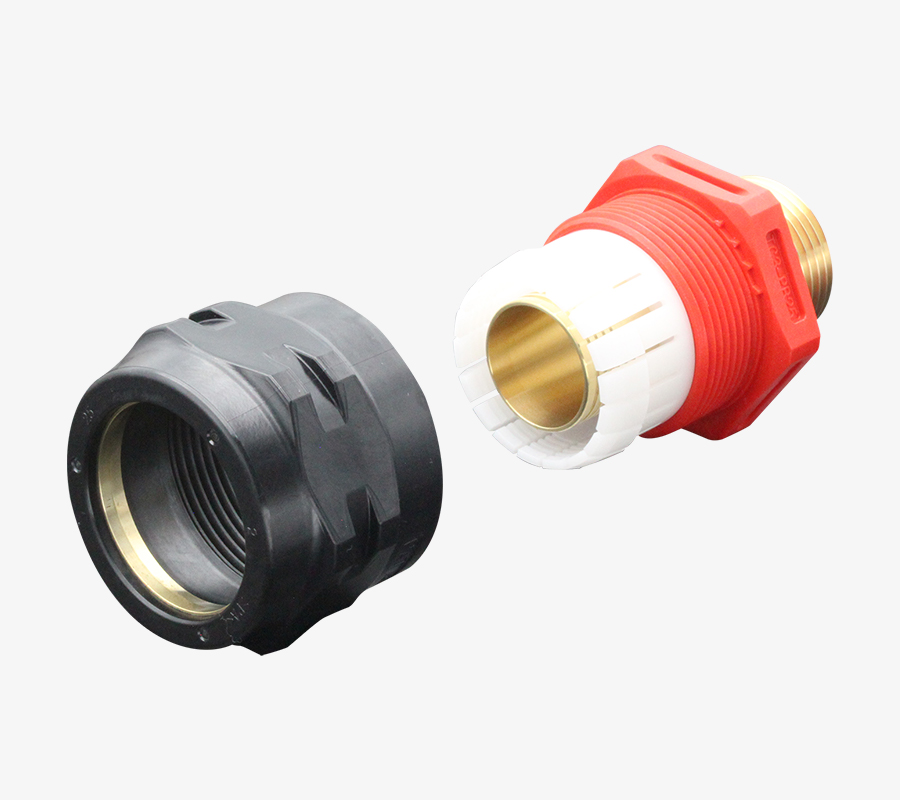

1 首先将管接头安装在靠近机械那一侧。 安装方法・图1

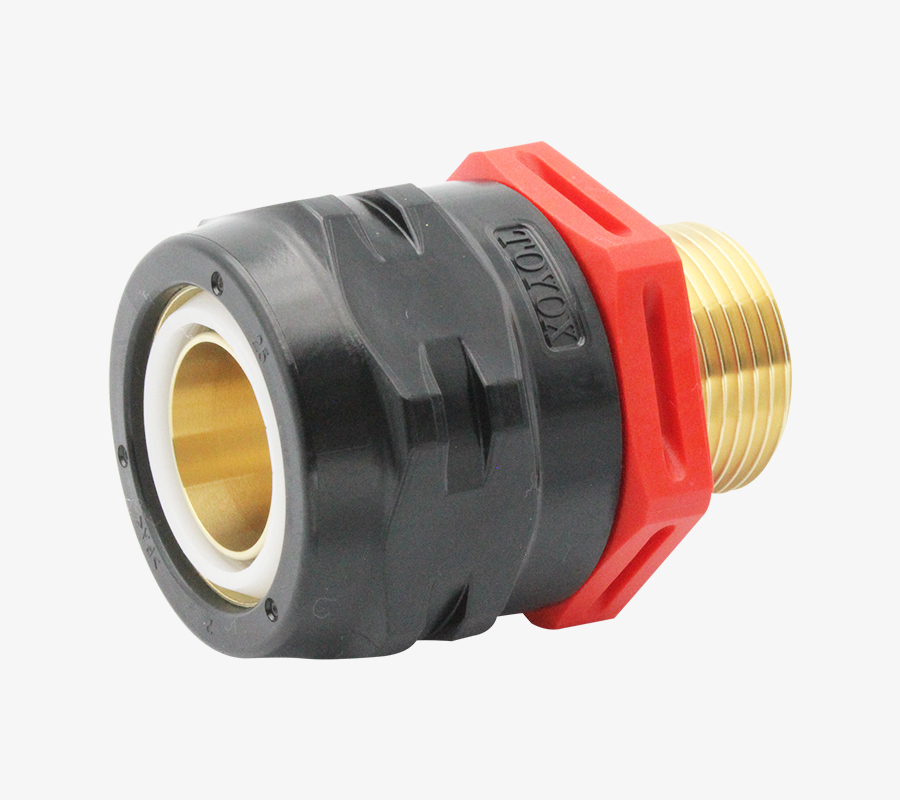

2 将胶管套上盖形螺母。 安装方法・图2
3 将胶管插入管接头深处。
*胶管的插入深度,请参考使用说明书。
安装方法・图3
4 拧紧盖形螺母,直至没有缝隙。
*拧盖形螺母时,当出现“咯噔咯噔”的手感,标志着螺母已经拧好。
安装方法・图4

安装工具

最后将螺母拧紧时请使用“活动扳手”、“可调扳手”。请不要使用“管扳手”,否则会造成螺母部分的伤痕。
